US-52 / OKYN-G5342
Controler de viteza pentru motor monofazat

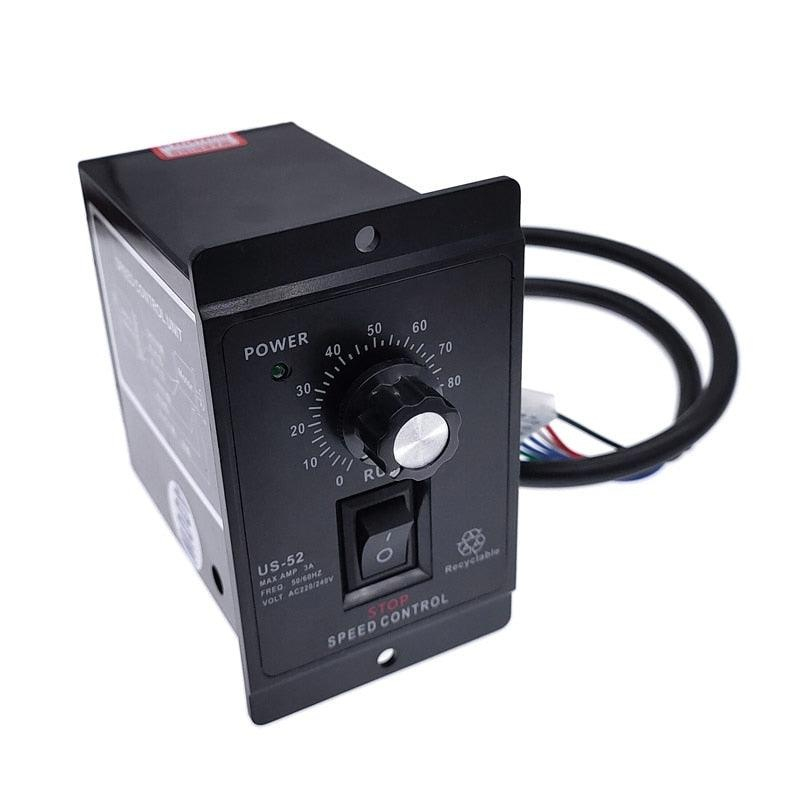

Controler pentru reglarea turatiei unui motor asincron monofazat compatibil, destinat integrarii in echipamente si automatizari. Butonul rotativ permite ajustarea vitezei, iar comutatorul frontal separa comenzile RUN si STOP.
Reglezi viteza direct de pe panou
Alege controlerul impreuna cu un motor compatibil. Limita de putere nu garanteaza functionarea cu orice motor monofazat.
Comenzi simple, la indemana

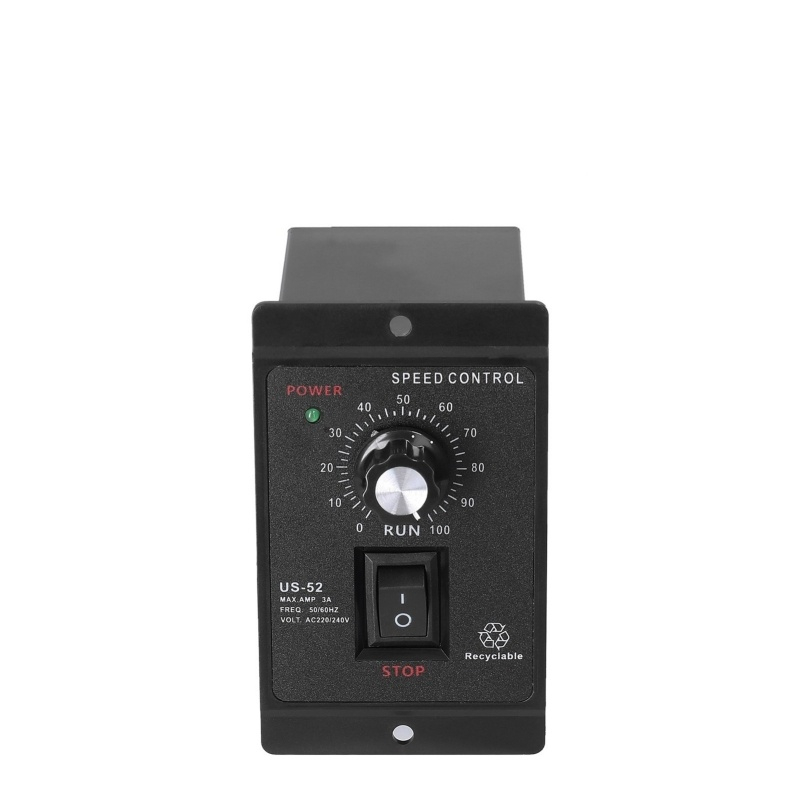

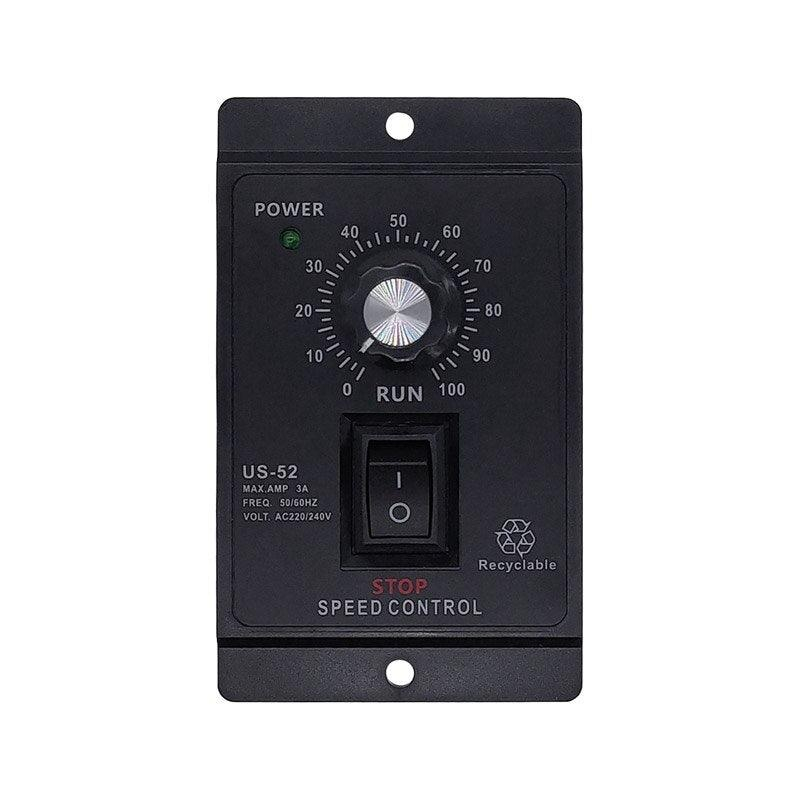

Potentiometrul frontal permite ajustarea continua a comenzii de viteza. Scala 0-100 ajuta la regasirea unei pozitii de reglaj, fara sa reprezinte o masurare in rotatii pe minut.
- Comutator RUN/STOP pentru pornire si oprire functionala.
- Indicator verde POWER pentru prezenta alimentarii.
- Panou cu doua orificii pentru fixarea in echipament.
Integrare cu motorul potrivit
US-52 se foloseste in aplicatii cu motor asincron monofazat proiectat pentru reglarea turatiei si cu feedback compatibil. Este util pentru integratori si personal de mentenanta care au nevoie de o comanda locala a vitezei.
- Verifica tipul motorului si schema sa de conectare inainte de achizitie.
- Confirma conexiunile de feedback si ale condensatorului motorului, daca sunt cerute de ansamblu.
- Controlerul necesita instalare si protectii electrice adecvate aplicatiei.
Punere in functiune
1. Verificarea compatibilitatii
Personalul calificat verifica tensiunea, puterea, curentul, tipul de motor si conexiunile de feedback.
2. Montaj si cablare
Cu alimentarea deconectata, se fixeaza controlerul si se executa conexiunile conform schemei variantei livrate si a motorului.
3. Test si reglaj
Dupa verificarea protectiilor, se testeaza ansamblul fara sarcina mecanica si se ajusteaza treptat viteza, urmarind curentul si incalzirea.
Specificatii
| Cod produs | OKYN-G5342 |
| Model controler | US-52 |
| Tip motor | Asincron monofazat, compatibil cu reglarea de turatie US-52 si feedback-ul aferent |
| Alimentare | 220-240 V AC, conform etichetei |
| Frecventa alimentare | 50/60 Hz |
| Putere maxima declarata | 400 W; compatibilitatea si dimensionarea se verifica pentru motorul utilizat |
| Curent maxim | 3 A, conform etichetei |
| Reglarea vitezei | Potentiometru rotativ pe panoul frontal |
| Scala butonului | 0-100; scala relativa, nu afisaj al turatiei in rpm |
| Comanda | Comutator RUN/STOP |
| Semnalizare | LED POWER |
| Montaj | In panou, prin flansele cu orificii de fixare |
| Afisare | Scala mecanica; fara ecran digital |
Continut pachet
- 1 x controler de viteza US-52, cod OKYN-G5342.
Necesar pentru integrare
Motorul compatibil, condensatorul cerut de motor, protectiile electrice si incinta de montaj se aleg pentru aplicatia concreta. Motorul nu este inclus.
Avertizari, siguranta si intretinere
- Alimentarea la 220-240 V AC prezinta pericol de electrocutare. Montajul, cablarea si verificarile se efectueaza numai de personal calificat, cu sursa de alimentare deconectata.
- Verifica schema si etichetele controlerului si ale motorului inainte de conectare. Culorile conductorilor pot varia; nu realiza conexiuni numai dupa culoare sau dupa fotografii.
- Foloseste numai un motor compatibil cu reglarea de turatie prin US-52, inclusiv conexiunile de feedback cerute de acesta. Nu conecta motoare DC, motoare trifazate sau consumatori rezistivi.
- Respecta simultan puterea admisa pentru varianta livrata si limita de curent de 3 A. Ia in calcul sarcina mecanica si curentul de pornire; nu bloca arborele motorului.
- Comanda STOP nu constituie separare electrica de siguranta si nu inlocuieste un dispozitiv de oprire de urgenta. Intrerupe alimentarea inainte de orice interventie.
- Monteaza intr-o incinta protejata, uscata si ventilata, ferita de praf conductor, apa si materiale inflamabile. Asigura protectiile electrice si legarea la pamant cerute de instalatie.
- Testeaza initial fara sarcina mecanica, cu zona de miscare protejata. Opreste imediat daca apar vibratii, miros, fum sau incalzire anormala.
- Curata numai dupa deconectarea alimentarii, cu o laveta uscata. Nu deschide carcasa si nu modifica circuitele. Preda echipamentul uzat la un punct de colectare DEEE.
Tip Produs: Controler de viteza pentru motor AC monofazat compatibil
Model: US-52
Tensiune Intrare: 220-240 V AC
Frecventa: 50/60 Hz
Curent Maxim: 3 A
Putere Maxima: 400 W, cu motor compatibil si dimensionare corespunzatoare
Reglaj Viteza: Potentiometru rotativ, scala 0-100
Comanda: Comutator RUN/STOP si indicator LED POWER
Montaj: In panou, prin flansele de fixare
