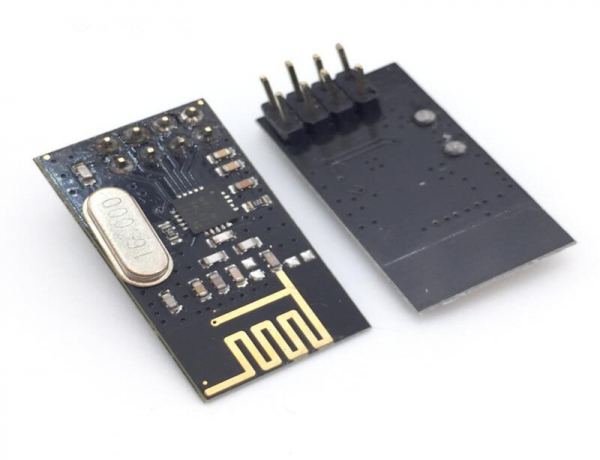

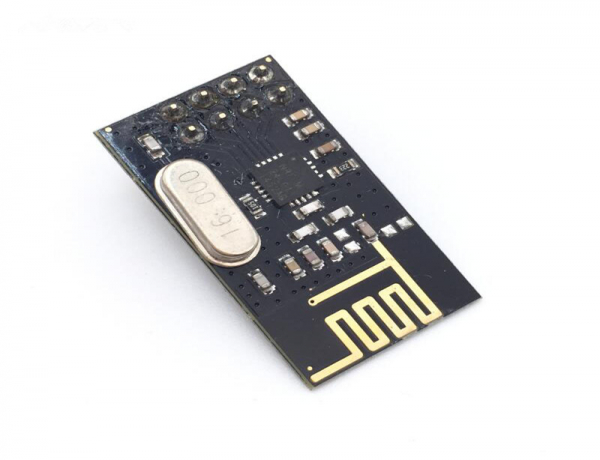

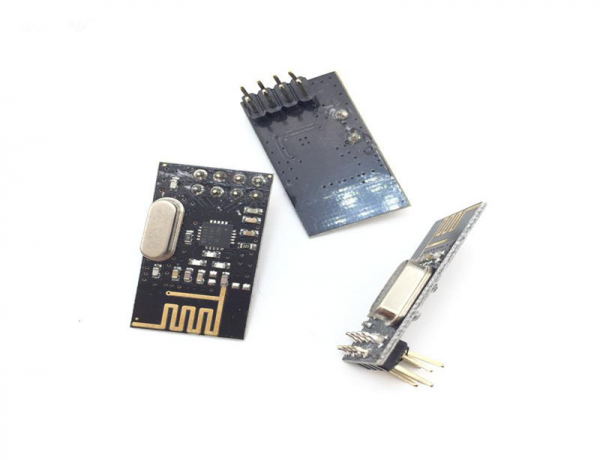

Modul transmitator Wireless RF - NRF24L01

10,00 RON
In stoc
Limita stoc
- +
Adauga in cos
Cod Produs: OKY3362 Ai nevoie de ajutor? 0775600601
Adauga la Favorite Cere informatii
  • Descriere
  • Caracteristici
  • Review-uri (0)
Descriere:
Modul wireless bazat pe circuitul integrat nRF24L01 care opereaza in banda ISM standard de 2.4 GHz, capabil de viteze de pana la 2 Mbps. Acest modul dispune de intrari care tolereaza tensiuni de pana la 5 V, fiind usor de interfatat cu placi de dezvoltare populare precum Arduino.
Modulul se alimenteaza la tensiuni de 3.3 V si comunica prin interfata SPI. Poate trimite date in spatiu liber pana la o distanta de 80 m. Modulul este foarte popular, fiind folosit deseori in cadrul proiectelor dezvoltate la nivel hobby, dar si in aplicatii industriale.
Modulul este ideal pentru construirea de periferice wireless, telecomenzi fara fir, aplicatii de automatizari pentru casa inteligenta, RFID activ, aplicatii VOIP si jucarii wireless.
Acest modul functioneaza, initial, cu putere maxima de emisie. In acest mod, nu este suficienta alimentarea din placuta Arduino. Pentru a transmite datele la distanta maxima este nevoie de o sursa externa de tensiune.
Transceiverul nRF24L01 foloseste canale cu o latime de banda de 1 MHz, deci, poate transmite pe 125 de canale diferite (de la 0 la 124).

Specificatii:
  • Tensiune de alimentare: 1.9 - 3.6V;
  • Consum curent de 11.3mA la emisie cu o putere de 0 dBm;
  • Consum curent de 13.5mA la receptia datelor cu 2 Mbps;
  • Consum curent de 26uA in modul standby;
  • Consum curent de 900nA in modul power down;
  • Viteza de 250kbps, 1Mbps sau 2Mbps;
  • Frecventa de functionare de 2.4 GHz;
  • Interfata de comunicatie SPI;
  • Poate trimite date in camp deschis pana la 80m.

Utilizare impreuna cu Arduino:
Conexiunile pot fi observate in imaginea de mai jos. Desi configuram modulul pentru a avea consum minim, acestea poate avea nevoie din cand in cand de un curent semnificativ. Pentru a functiona bine, am adaugat un condensator de 10 uF intre pinii 1 si 2 (3.3 V si GND).
Cel mai potrivit mod de a conecta condensatorul se realizeaza prin lipirea acestuia direct pe pinii 1 si 2, astfel incat acesta sa fie cat mai aproape de alimentarea modulului.

ATENTIE: NU ESTE TOLERANT LA 5V PE PARTEA DE ALIMENTARE! CIRCUITUL SE VA ARDE IN CAZ DE CONECTARE ACCIDENTALA !!
Este tolerant la 5V pe partea logica.
Produsul este destinat specialistilor si nu include instructiuni de asamblare/utilizare.
Folosirea incorecta a produsului poate duce la pierderea garantiei!

Tip produs: PCB

Nivel dificultate: Mediu
