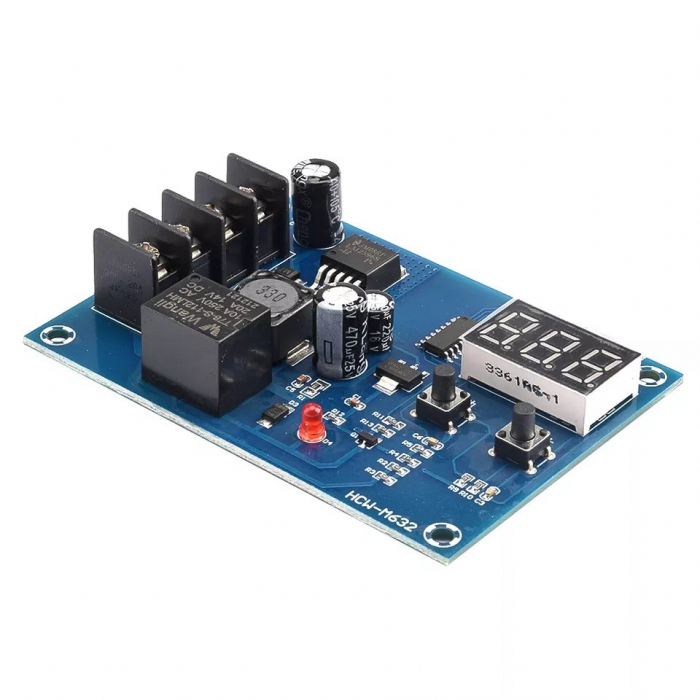

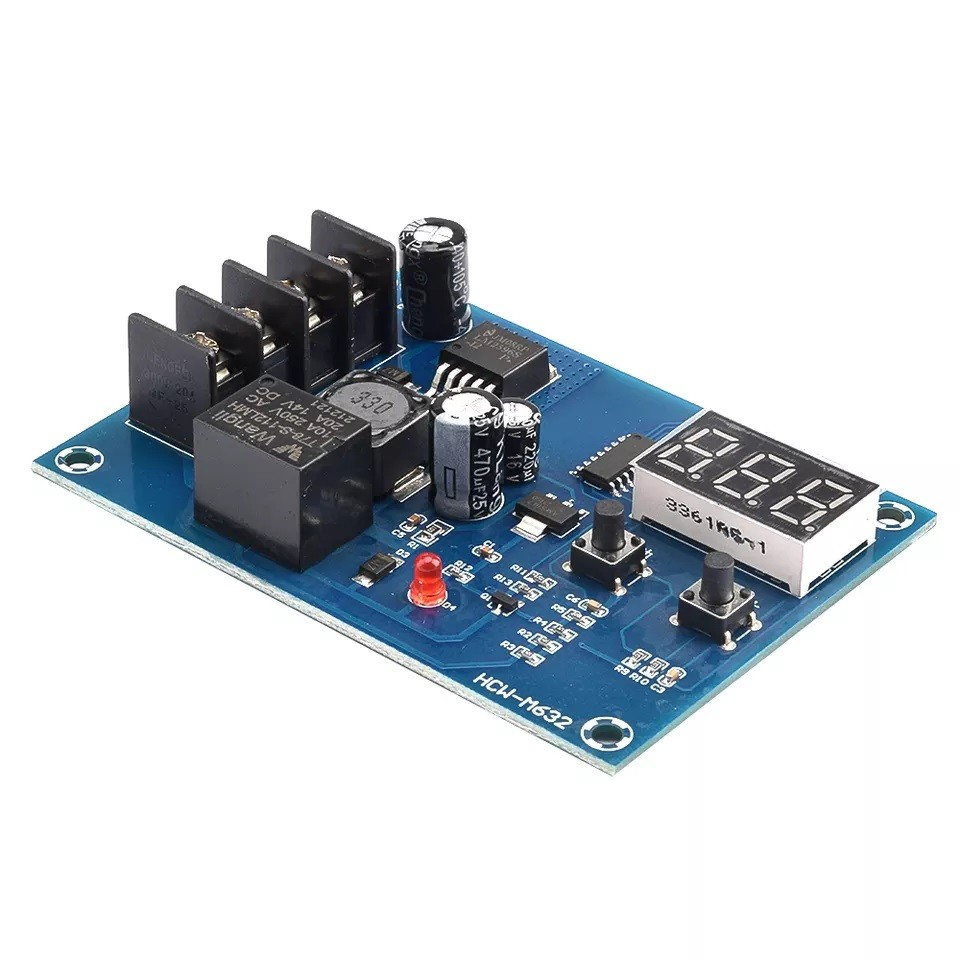

Modul incarcare baterii 12-24V XH M603, cu display si protectie OKYN621

Descriere:


Modul incarcare baterii 12-24V XH M603, cu display si protectie. Modulul actioneaza ca un releu ce permite sau nu incarcarea bateriei.


Specificatii:


Tensiune alimentare: 10 - 30VDC;
Regulator voltaj: LM2596S;
Tip output: Direct;
Dimensiuni: 82mm/58mm/17mm.


Instructiuni de instalare / utilizare:

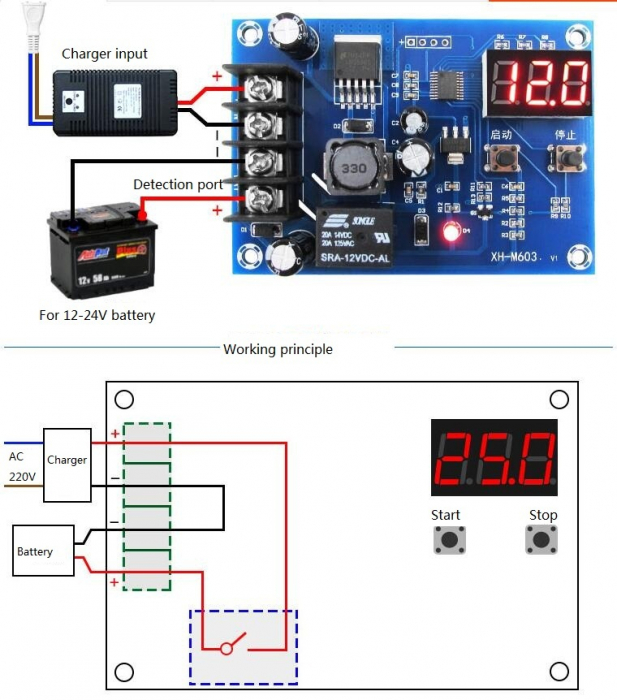

Se conecteaza o baterie de 12 sau 24V (nu se va aprinde fara o baterie).
Se conecteaza o sursa de incarcare intre 10 si 30V.
Modulul nu poate fi utilizat ca sursa de alimentare (functioneaza doar impreuna cu o baterie)
Se seteaza pragul de descarcare (tensiunea la care modulul va incepe incarcarea acumulatorului)
Se seteaza pragul de incarcare (tensiunea la care modulul va termina incarcarea bateriei)
Setare tensiune pornire: in starea de afisare a tensiunii bateriei, apasarea butonului "START" va afisa tensiune de pornire; apasati pentru 3 secunde, display-ul va licari; folositi butoanele START si STOP pentru setarea tensiunii de pornire a incarcarii.
Setare tensiune oprire: in starea de afisare a tensiunii bateriei, apasarea butonului "STOP" va afisa tensiunea de oprire a incarcarii; apasati pentru 3 secunde, dispay-ul va licari; folositi butoanele START si STOP pentru setarea tensiunii de oprire a incarcarii.

Reset:
In timp ce este pornit modulul, apasati START si STOP in acelasi timp pana cand display-ul va afisa "888". Modulul va fi resetat la setarile din fabrica.
Baterii: 12-24V Plumb-acid, nickel-cadmium, nickel-metal hydride, lithium-ion, polymer, baterii masina.

Produsul nu este un dispozitiv de lucru ci doar un component.
Produsul este destinat specialistilor si nu include instructiuni de asamblare/utilizare.
Folosirea incorecta a produsului poate duce la pierderea garantiei!
