Modul releu cu intarziere cu mosfet 5-36V, timp reglabil si display OKY3496-13

Descriere:


Modulul releu cu intarziere si MOSFET, alimentat intre 5-36V, cu timp reglabil si afisaj, OKY3496-13, este un dispozitiv versatil si fiabil proiectat pentru a controla diverse echipamente si dispozitive intr-o gama larga de aplicatii, de la automatizarea locuintelor si a sistemelor de irigare la controlul accesului si al echipamentelor industriale.


Caracteristici cheie:


Design compact si robust: Modulul releu este construit intr-un format compact si robust, care permite o integrare usoara in diverse proiecte si aplicatii. Carcasa solida si durabila protejeaza componentele interne si asigura o functionare stabila si fiabila in diferite conditii de mediu.

Alimentare larga: Dispozitivul poate fi alimentat intr-un interval cuprins intre 5 si 36 de volti, oferind o flexibilitate sporita in ceea ce priveste sursele de alimentare disponibile. Aceasta caracteristica il face potrivit pentru o varietate de aplicatii cu diferite cerinte de tensiune.

Control cu MOSFET: Modulul utilizeaza tranzistoare MOSFET pentru a controla functionarea releelor, oferind o performanta fiabila si eficienta energetic. Aceasta tehnologie asigura o comutare rapida si precisa a releelor, minimizand pierderile de energie si imbunatatind eficienta dispozitivului.

Functie de intarziere reglabila: Modulul este echipat cu o functie de intarziere reglabila, care permite utilizatorilor sa ajusteze timpul de intarziere in functie de cerintele specifice ale aplicatiei. Aceasta caracteristica ofera flexibilitate in implementarea si configurarea sistemelor de control.

Afisaj integrat: Dispozitivul este dotat cu un afisaj integrat care afiseaza in mod clar si precis informatiile relevante, cum ar fi timpul de intarziere si starea releelor. Acest afisaj usor de citit faciliteaza monitorizarea si configurarea dispozitivului in timp real.

Protectie impotriva suprasarcinii si scurtcircuitarii: Modulul este echipat cu functii de protectie impotriva suprasarcinii si scurtcircuitarii, care asigura o functionare sigura si fiabila in diverse conditii de operare. Aceste functii de protectie contribuie la prelungirea duratei de viata a dispozitivului si a echipamentelor conectate.


Specificatii:


Tensiune de lucru: 6-30V;
Sursa semnalului de declansare: declansare la nivel inalt (3,0 V-24 V);
Capacitate de iesire: Poate controla echipamentele in DC 30V5A;
curent de repaus: 20mA;
curent de lucru: 50mA;
Durata de viata: de peste 100.000 de ori;
Temperatura de lucru: -40—85°C;

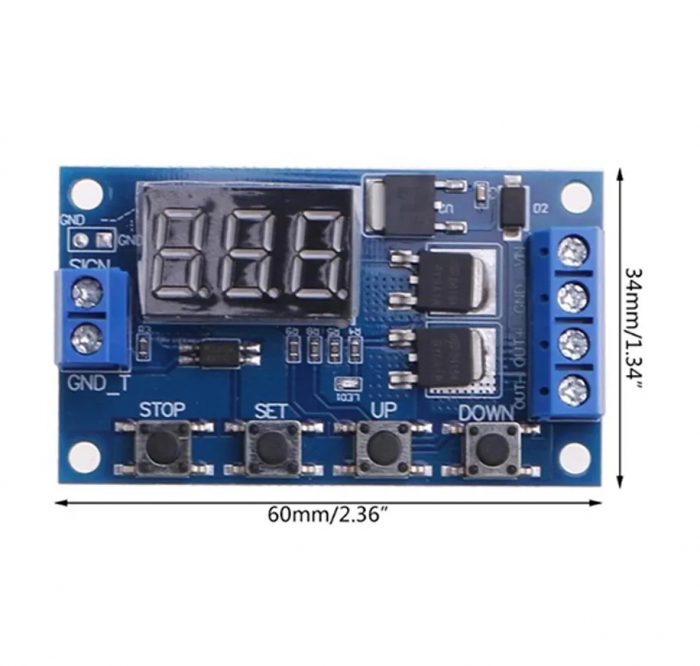

Dimensiune: 6.2*3.8*1.7CM.



Programe:

- Program 1 (P-1): La primirea semnalului modulul va activa releul si va initia timerul; releul se va dezactiva la terminarea timpului; necesita un semnal scurt. Mentinerea semnalului activ nu va actiona din nou modulul.
- Program 2 (P-2): La primirea semnalului modulul va sta oprit un timp setat, dupa care se va activa pentru un timp stabilit pentru ca in final sa se opreasca.
- Program 3 (P-3): Nu necesita semnal, modulul poate activa releul (timp ON) si dezactiva (timp OFF) in "loop".
- Program 4 (P-4): Initial ramane activ atata timp cat semnalul este activ; la oprirea semnalului, modulul incepe numaratoarea urmand ca releul sa se opreasca.



Mod de Functionare:

 P1: La primirea semnalului de declansare, releul se activeaza pentru durata OP, apoi se opreste. In timpul acestei durate OP:
P1.1: Orice nou semnal de declansare este ignorat.
P1.2: Un nou semnal de declansare reporneste cronometrul.
P1.3: Daca se detecteaza un semnal de resetare, releul se opreste si cronometrul se intrerupe.
P-2: Releul se opreste dupa durata CL, urmand semnalului de declansare. Odata ce releul OP se activeaza, asteapta durata setata si apoi se opreste.
P3.1: La primirea unui semnal de declansare, releul se activeaza pentru durata OP, se opreste pentru durata CL si repeta acest ciclu. Acest ciclu (LOP) poate fi setat.
P3.2: Fara semnal de declansare dupa alimentare, releul se activeaza pentru durata OP, se opreste pentru durata CL si repeta ciclul. Acest ciclu (LOP) poate fi setat.
 P-4: Daca exista un semnal in timpul functionarii, cronometrul se reseteaza si releul ramane activ. Cand semnalul dispare, dupa cronometrul OP, releul se opreste.


Setari de Timp:

Dupa setarea valorilor in ecranul de selectie a modului, apasati scurt butonul STOP pentru a selecta intervalul de timp. Exemplu: Daca doriti sa setati OP la 3,2 secunde, mutati virgula la zecimale si afisajul va arata 03.2.


Descriere Parametri:


Parametrii sunt independenti, dar fiecare mod are parametrii comuni.

Setari de Parametri:

Determinati mai intai modul de functionare al releului.
Pentru a selecta modul de functionare, in interfata principala (la pornire), "tineti apasat butonul SET pentru 2 secunde", apoi folositi butoanele UP si DOWN pentru a selecta modul dorit.
Dupa alegerea modului, apasati butonul SET pentru a seta parametrii doriti.
Dupa ce toate setarile sunt finalizate, tineti apasat butonul SET pentru 2 secunde.

Functii Buton STOP:

- Mod Activare Releu:
ON: Releul este permis sa se activeze in timpul OP.
OFF: Releul este intotdeauna oprit.

- Mod de Repaus:
C-P: Fara operatiune timp de 5 minute, afisajul se opreste, dar programul functioneaza normal.
O-d: Afisajul ramane mereu aprins.
Pentru a comuta intre modurile C-P si O-d, tineti apasat butonul STOP pentru doua secunde.


Concluzie:


Modulul releu cu intarziere si MOSFET, alimentat intre 5-36V, cu timp reglabil si afisaj, OKY3496-13, este un dispozitiv versatil si fiabil, ideal pentru controlul diverselor echipamente si dispozitive intr-o varietate de aplicatii. Cu caracteristici precum alimentare larga, control cu MOSFET, functie de intarziere reglabila si protectie impotriva suprasarcinii si scurtcircuitarii, acest modul ofera utilizatorilor o solutie completa si eficienta pentru automatizarea si controlul diverselor sisteme si procese.
