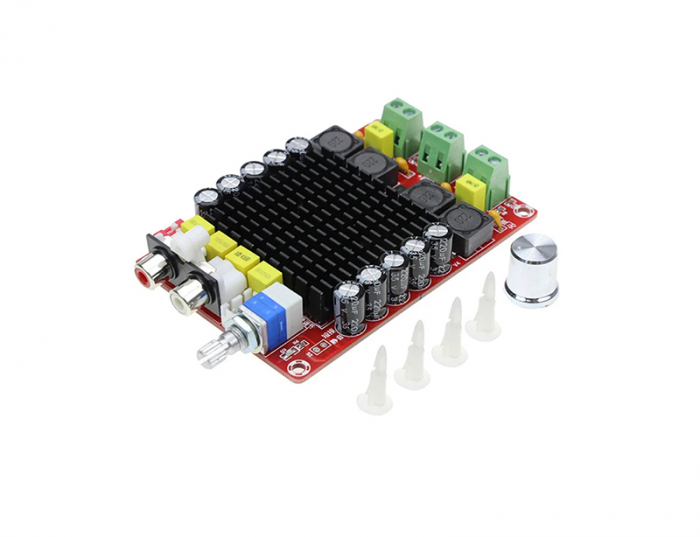

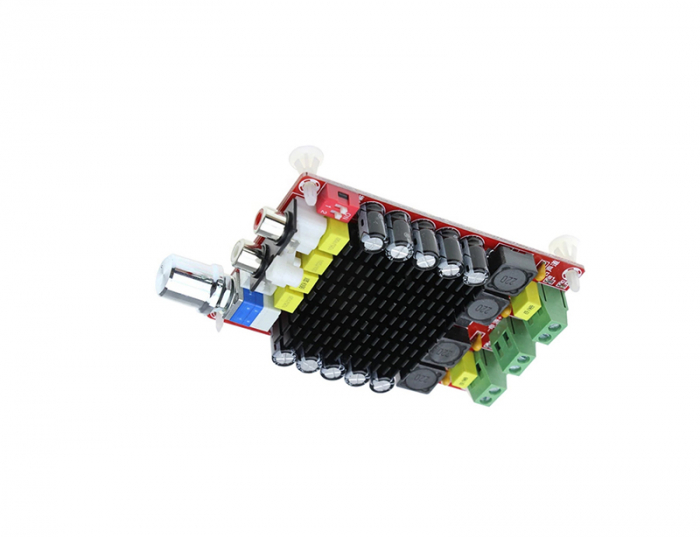

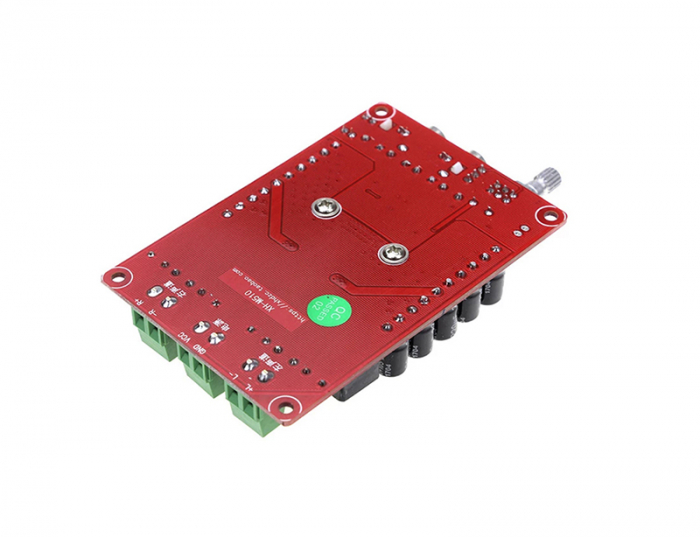

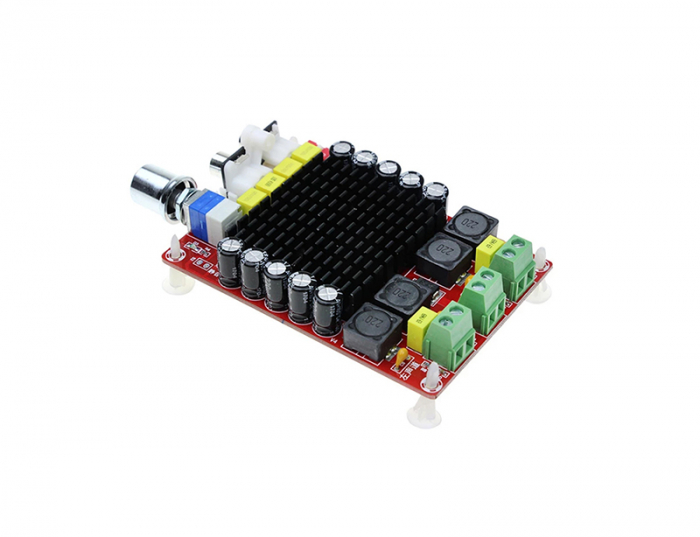

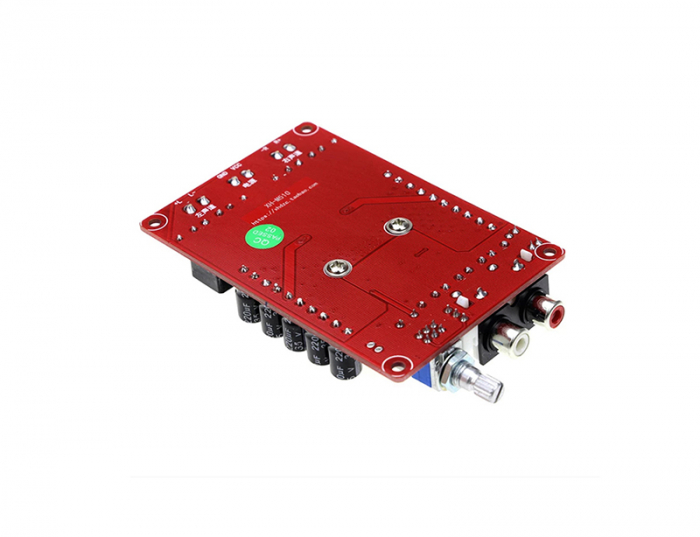

Amplificator audio digital TDA7498 2x100W XH-M510 OKY3462-2-6

Modulul TDA7498 este un amplificator de clasa D, cu iesire dual-BTL 100W+100W, cu alimentare unica, gandit pentru aplicatii "home theater" si boxe active.

Important: Folosirea amplificatorului cu boxe de 4ohmi poate duce la arderea acestuia. Daca totusi se doreste folosirea boxelor de 4 ohmi, folositi o tensiune cat mai mica si atentie la supraincalzirea amplificatorului. Daca este necesar, folositi racirea activa prin aplicarea unui ventilator pe radiator. Arderea modulului prin folosirea boxelor cu alta valoare decat 8 ohmi duce la pierderea garantiei.


Specificatii:
Chip amplificator: TDA7498
Putere iesire: 100W + 100W (Vcc = 36 V, RL = 6t1, THD: 10%)
Putere iesire: 80W+80W (Vcc = 34 V, RL = 8f), THD: 10%)
Tensiune alimentare: 15 - 34VDC (recomandat 24V) Impedanta boxe: 8 ohm recomandat (folosirea cu boxe 4 ohmi poate duce la arderea amplificatorului)
4 valori de castig fixe: 25.6dB, 31.6d13, 35.1dB si 37.6dB
Protectie: scurtcircuit si temperatura
Functii: Normal, Stand-by si Mute. Se seteaza prin scurtcircuitarea pinilor din poza de mai jos
Standby: circuitele inchise, mod consum redus
Mute:toate semnalele conectate la ground
Normal
Audio Input alternativ cu 3 fire (3 pin audio Input): Mijloc GND, pini exteriori L si R

Produsul nu este un dispozitiv de lucru ci doar un component

Produsul este destinat specialistilor si nu include instructiuni de asamblare/utilizare.
Folosirea incorecta a produsului poate duce la pierderea garantiei!
