Placa USB-C PD Trigger / OKYNL0103

Placa USB-C PD Trigger, selectie tensiune 5-20V, comutator DIP si borne cu surub (OKYNL0103)

Placa pentru solicitarea unei tensiuni de alimentare de la o sursa USB-C Power Delivery compatibila. Selectezi treapta dorita prin cele trei comutatoare DIP si preiei tensiunea continua de la bornele cu surub.

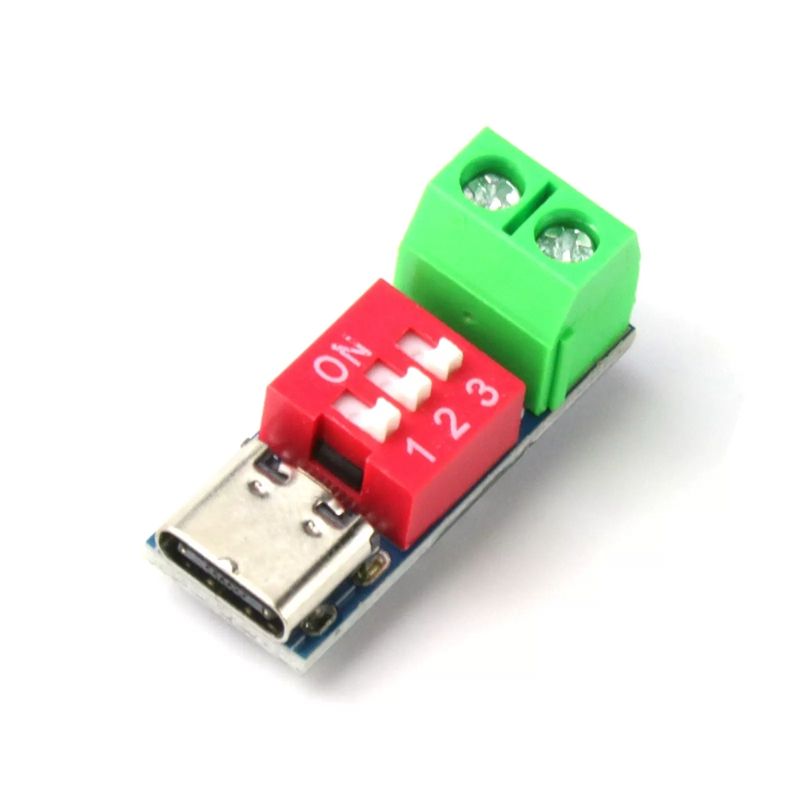

Modul USB-C PD Trigger cu selectie DIP si borne cu surub OKYNL0103

Parametrii principali, dintr-o privire

USB-C PDAlimentare de la sursa compatibila

5-20 VSelectie in trepte

3 DIPConfigurare hardware

2 borneIesire DC cu surub

Tensiunea disponibila depinde de profilurile oferite de sursa USB-C si de cablul folosit. Placa solicita un profil de alimentare; nu transforma o sursa fixa de 5 V intr-o sursa de 20 V.

Alimentare pentru proiecte electronice

Poti folosi un alimentator sau un power bank USB-C PD pentru a alimenta un proiect care necesita una dintre treptele de tensiune disponibile. Modulul este util pe bancul de lucru, la prototipuri si la testarea alimentarii unor circuite DC compatibile.

Selectie hardware, fara programare sau aplicatie.
Tensiuni solicitate in trepte: 5 V, 9 V, 12 V, 15 V sau 20 V, in functie de sursa.
Nu ofera reglaj continuu al tensiunii si nu inlocuieste o sursa de laborator cu limitare de curent.

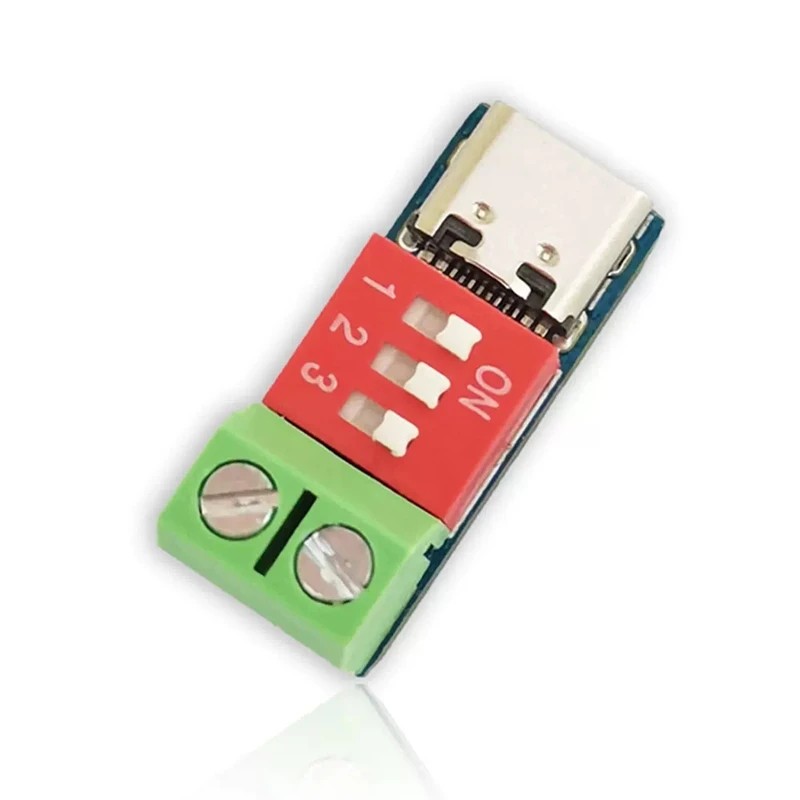

Vedere de sus: intrare USB-C, comutatoare DIP 1 2 3 si iesire pe borne

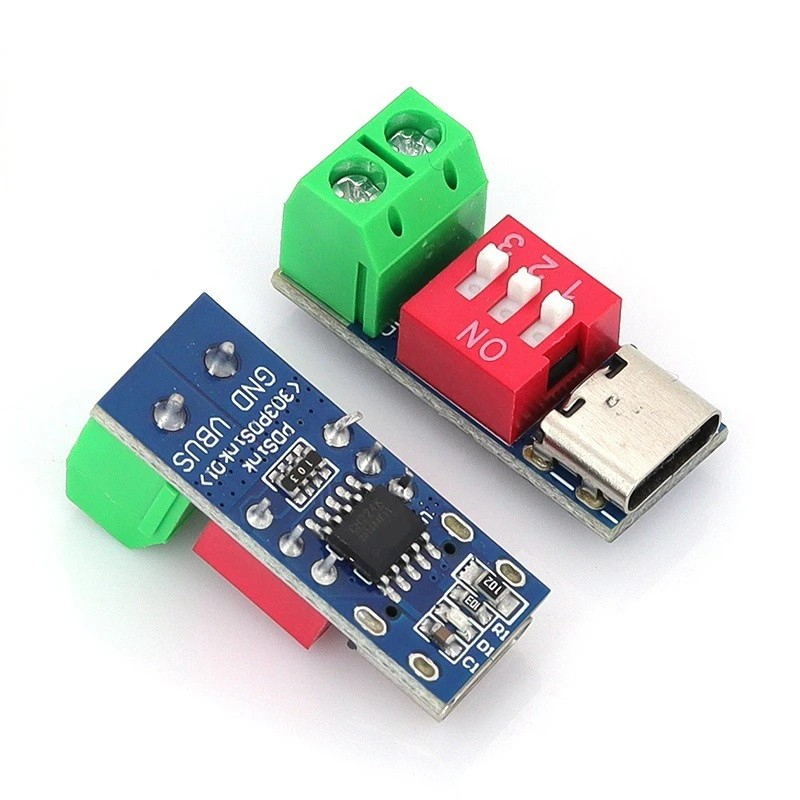

Modul USB-C PD Trigger, partea inferioara cu marcaje PDSINK VBUS si GND

Conectare prin USB-C si borne cu surub

Conectorul USB-C este intrarea de alimentare. Cele doua borne sunt iesirea pentru consumator. Respecta marcajele VBUS si GND ale placii si verifica polaritatea cu un multimetru inainte de conectare.

VBUS: iesire pozitiva a tensiunii negociate.
GND: referinta negativa a alimentarii.
Placa este livrata fara carcasa; asigura fixarea si izolarea partii inferioare.

Punere in functiune

1. Alege sursa

Verifica daca alimentatorul sau power bank-ul suporta USB Power Delivery si tensiunea ceruta de consumator. Foloseste un cablu USB-C potrivit pentru curentul necesar.

2. Configureaza si masoara

Cu alimentarea deconectata, seteaza comutatoarele pentru tensiunea dorita conform configuratiei placii. Conecteaza sursa si masoara tensiunea la borne, fara consumator.

3. Conecteaza consumatorul

Deconecteaza sursa. Leaga consumatorul la VBUS si GND, strange bornele si verifica polaritatea. Reconecteaza sursa si urmareste tensiunea si incalzirea in sarcina.

Specificatii

Tip produs	Placa USB-C Power Delivery Trigger / PD sink
Conector intrare	USB Type-C mama
Conector iesire	2 borne cu surub: VBUS si GND
Tensiuni solicitate	5 V / 9 V / 12 V / 15 V / 20 V DC; conditionat de sursa
Selectie tensiune	3 comutatoare DIP numerotate 1, 2 si 3
Reglaj	Trepte fixe; fara reglaj continuu
Constructie	Placa electronica deschisa, fara carcasa
Dimensiuni placa	Aproximativ 27.4 x 11.1 mm, conform imaginii dimensionale
Alimentare necesara	Sursa USB-C PD si cablu compatibile, separat
Cod intern	OKYNL0103

Integrare intr-un montaj

Formatul ingust permite folosirea modulului in proiecte cu spatiu redus. Pastreaza accesul la selector si la borne si impiedica atingerea lipiturilor de suprafete conductoare. Dimensioneaza cablurile si protectia montajului pentru consumatorul conectat.

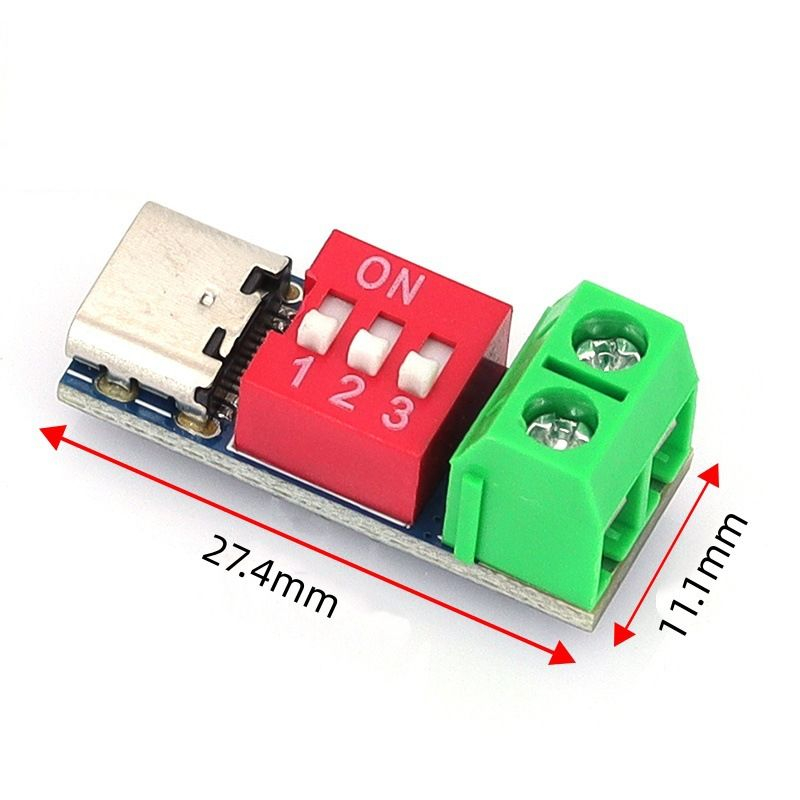

Dimensiuni placa USB-C PD Trigger: aproximativ 27.4 x 11.1 mm

Continut pachet

1 modul USB-C PD Trigger, cu selector DIP si borne cu surub.

De stiut inainte de utilizare

Alimentatorul, cablul USB-C, cablurile spre consumator si carcasa nu fac parte din pachet. Profilul de 12 V nu este oferit de toate sursele PD. Verifica iesirea la fiecare configurare.

Avertizari, siguranta si intretinere

Nu conecta modulul direct la reteaua de 230 V AC. Intrarea este destinata unei surse USB-C compatibile.
Modifica pozitia comutatoarelor numai cu alimentarea deconectata si consumatorul separat. O selectie gresita poate aplica o tensiune prea mare.
Masoara tensiunea si polaritatea la borne inainte de conectarea consumatorului. Nu te baza numai pe pozitia DIP-urilor sau pe prezenta unui LED.
Nu depasi curentul permis de sursa, cablu, conectori si conductoare. Verifica incalzirea in sarcina; opreste alimentarea la miros, fum sau temperatura anormala.
Nu folosi modulul ca incarcator direct pentru acumulatori. Pentru baterii este necesar un circuit de incarcare adecvat chimiei si numarului de celule.
Evita scurtcircuitarea bornelor si atingerea lipiturilor. Monteaza placa pe suport izolant, la interior, ferita de umezeala si praf conductor.
Deconecteaza sursa inainte de interventii. Preda modulul uzat la un punct de colectare DEEE.
