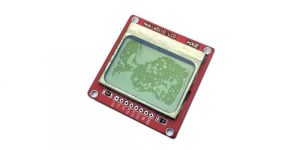

Afisaj LCD model 5110

Descriere:
Acest modul are integrat driver-ul PCD8544 ce asigura compatibilitatea cu majoritatea placilor de dezvoltare Arduino, Raspberry Pi etc.

Mod de utilizare:
Acest tip de modul este de obicei folosit impreuna cu placile de dezvoltare Arduino, insa poate fi folosit cu orice tip de microcontroler ce suporta comunicarea prin interfata SPI.
Modulul functioneaza numai la o tensiune de 3.3V, deci implicit toti pinii vor tolera doar acea tensiune. Asadar, daca folositi o placa de dezvoltare ce se alimenteaza la o tensiune de 5V (asa cum sunt majoritatea), este recomandat sa utilizati un convertor nivel logic.

Specificatii:

• Tensiune de alimentare: 2.7V - 3.3V;
• Consum curent: 6mA;
• Rezolutie: 84x48 pixeli (monocrom);
• Interfata: SPI;
• Controller/Driver: Philips PCD8544;
• Culoare lumina backlight: albastru;
• Numar pini: 8 (Reset, CE, DC, DIN, CLK, Vcc, BL, Gnd).

Produsul este destinat specialistilor si nu include instructiuni de asamblare/utilizare.
Folosirea incorecta a produsului poate duce la pierderea garantiei!
