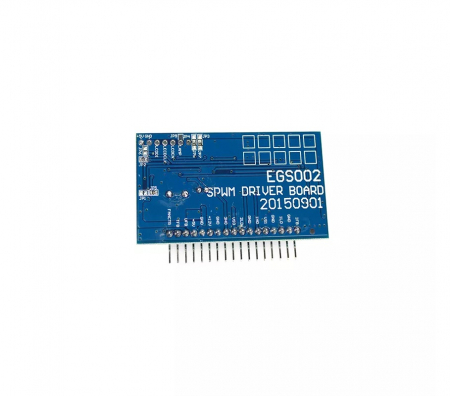

Modul driver pentru invertor sinus pur cu EGS002 EG8010 IR2110 OKY2268

Descriere:

Modulul driver OKY2268 este proiectat pentru controlul invertoarelor de tip sinus pur, folosind circuitul integrat EGS002 / EG8010 si driver-ul IR2110. Permite generarea de tensiune sinusoidala de inalta calitate cu frecventa reglabila, fiind potrivit pentru proiecte DIY, sisteme de alimentare neintreruptibila (UPS) si aplicatii electronice avansate. Modulul include protectii multiple si comunicare seriala pentru monitorizare si control precis al parametrilor de iesire.

Specificatii:

• Alimentare modul: 5V DC
• Generare unda sinusoidală pură: frecventa fixa 50Hz / 60Hz, frecventa reglabila 0-400Hz
• Modulatii disponibile: unipolara si bipolara
• Timp mort configurabil: 300ns, 500ns, 1.0µs, 1.5µs
• Oscilator extern: cristal 12MHz
• Frecventa purtatoare PWM: 23.4kHz
• Monitorizare in timp real: tensiune, curent, temperatura
• Protectii integrate: supratensiune, supracurent, supraincalzire
• Soft-start: stabilirea timpului de raspuns 1s
• Comunicare seriala: setare tensiune iesire, frecventa si alti parametri

Produsul este destinat specialistilor si nu include instructiuni de asamblare/utilizare. Folosirea incorecta poate duce la pierderea garantiei.
