Releu temporizator multifunctional 0,05 secunde–100 ore, 100–240V AC / 24–240V DC, pentru automatizari si tablouri electrice (Autonics AT8N)

Descriere:

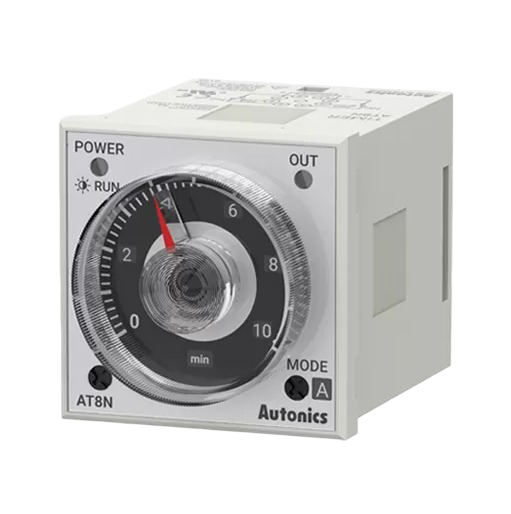

Autonics AT8N este un releu temporizator analogic multifunctional, utilizat pentru comanda automata a circuitelor electrice in functie de timpul setat. Reglarea se realizeaza rapid prin selectorul frontal gradat, iar functionarea este semnalizata prin indicatoarele POWER/RUN si OUT.

Temporizatorul permite functii precum intarziere la alimentare, functionare ciclica si functionare la interval. Domeniul extins de temporizare, de la 0.05 secunde pana la 100 ore, permite utilizarea in numeroase aplicatii de automatizare industriala, tablouri electrice si sisteme de comanda.

Aparatul se conecteaza prin soclu cu 8 pini, comercializat separat.

Utilizare recomandata:
Temporizarea pornirii motoarelor si consumatorilor electrici
Comanda ventilatoarelor, pompelor si sistemelor de iluminat
Automatizarea tablourilor electrice
Pornirea sau oprirea intarziata a echipamentelor
Comenzi ciclice de tip pornit/oprit
Sisteme de ventilatie si climatizare
Masini si instalatii industriale
Automatizari pentru procese repetitive
Controlul contactorilor si releelor intermediare

Moduri de functionare:
Intarziere la alimentare – Power ON Delay
Functionare ciclica – Flicker
Functionare la interval – Interval
Pornirea temporizarii la aplicarea tensiunii de alimentare


Specificatii:

Marca: Autonics
Model: AT8N
Tip produs: releu temporizator analogic multifunctional
Metoda de functionare: pornire temporizare la alimentare
Functii de iesire: Power ON Delay, Flicker, Interval
Conectare: soclu cu 8 pini
Tensiune de alimentare AC: 100-240V AC
Tensiune de alimentare DC: 24-240V DC
Tip iesire: contacte temporizate DPDT, 2 contacte comutatoare
Configuratie alternativa: un contact temporizat SPDT si un contact instantaneu SPDT, in functie de varianta
Accesoriu inclus: suport de fixare
Soclu: neincluse, comercializat separat
Socluri compatibile mentionate: PG-08, PS-08, PS-08N
Temperatura de functionare: -10°C pana la +55°C
Temperatura de depozitare: -25°C pana la +65°C
Umiditate de functionare: 35-85% RH
Umiditate de depozitare: 35-85% RH
Greutate aparat: aproximativ 86.71 g
Greutate ambalat: aproximativ 134.12 g
Conditii de utilizare: fara condens si fara inghet

Domenii de temporizare:
0.05-0.5 secunde
0.1-1 secunda
0.5-5 secunde
1-10 secunde
0.05-0.5 minute
0.1-1 minut
0.5-5 minute
1-10 minute
0.05-0.5 ore
0.1-1 ora
0.5-5 ore
1-10 ore
5-50 ore
10-100 ore

Domeniul disponibil si functiile de iesire trebuie verificate in functie de varianta exacta a modelului AT8N.

Nota
Soclul cu 8 pini nu este inclus si trebuie comandat separat. Temporizatorul nu se conecteaza direct prin fire la bornele carcasei, ci se monteaza intr-un soclu compatibil.
