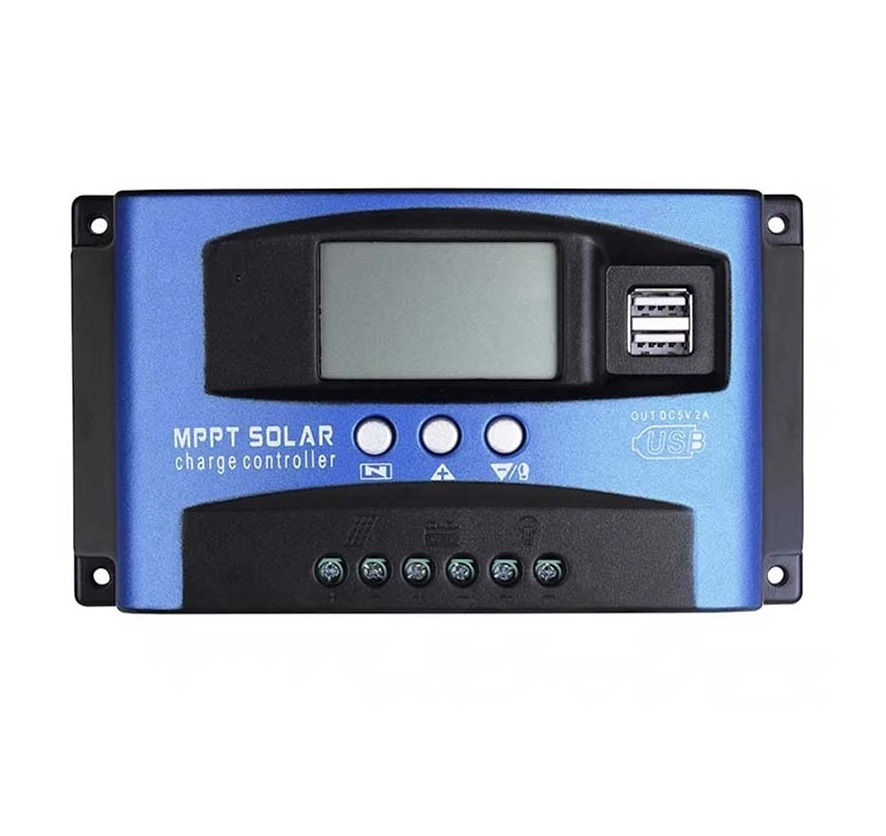

Controler incarcare acumulatori sisteme fotovoltaice MPPT 12/24V-100A OKN3765-100A

Descriere:


Microcontroler industrial incorporat pentru management automat, cu memorarea de diferiti parametri, setati de utilizator. Datele nu se vor pierde atunci cand bateria se epuizeaza.
Usor de instalat si de operat, afisaj LCD intuitiv care poate indica clar starea si datele;
Modificarea facila a modurilor de operare si a configuratiei parametrilor;
Nivel reglabil de oprire completa ceea ce poate proteja perfect bateria cu litiu de supra-descarcare.
Potrivit pentru spatii de locuinte, industriale, comerciale etc.
Protectie inteligenta multipla: protectie incorporata la supracurent, protectie la scurtcircuit, protectie la inversarea conexiunii, protectie cu circuit deschis.
Pachetul include manual de instalare in limba engleza.


Specificatii:


1. Microcontroler industrial incorporat.
2. Display generos, cu afisarea curentului de incarcare si descarcare, interogarea puterii de generare si descarcare cumulata, afisarea temperaturii, controlul luminii + control intarziere: parametrii de incarcare si descarcare reglabili, cu memorie de oprire si alte functii.
3. Iesire dubla USB, curent maxim de 2,5A pentru incarcarea telefonului mobil.
4. Gestionarea completa a incarcarii in 3 etape.
5. Protectie incorporata la scurtcircuit, protectie la circuit deschis, protectie la inversarea conexiunii, protectie la suprasarcina.
Interval masurare: 12/24 V;
Model: 100 A;
Dimensiuni: 168 x 95 x 30 mm.


Procedura de instalare:


1. Asigurati-va ca bateria dumneavoastra are suficienta tensiune incat controlerul sa recunoasca tipul de baterie inainte de prima instalare.
2. Cablul bateriei trebuie sa fie cat mai scurt posibil pentru a minimaliza pierderile.
3. Acest controler poate opera cu toate tipurile de baterii plumb-acid.
Pentru a va familiariza cu caracteristicile bateriei sale, trebuie sa setati parametrii de incarcare inainte de a-l folosi. De exemplu, incarcati o baterie cu litiu de 12V, dezactivati setarea de protectie a iesirii la 9,5V.
Protectie completa 12,2V, tensiune de incarcare de pornire la caderea bateriei 11,5V.
4. Descrierea tipului bareriei:
B1 pentru baterie plumb-acid (identificare automata 12V24V),
B2 pentru baterie Litiu-ion (baterie litiu 11,1V in 3 siruri),
B3 pentru baterie litiu fosfat de fier (baterie 12,8V in 4 siruri) setere implicita B1 din fabrica.
5. Regulatorul de incarcare este potrivit doar pentru reglarea modulelor solare. Nu conectati niciodata o alta sursa de incarcare la regulatorul de incarcare.

Conectare la sistem:

1. Conectati bateria la regulatorul de incarcare, bornele + si -
2. Conectati modulul fotovoltaic la regulator, bornele + si -
3. Conectati consumatorul la regulatorul de incarcare, bornele + si -

La dezinstalare, procedati in ordine inversa!
O ordine incorecta de conectare poate deteriora controlerul!
Regulator controler solar 100A, 12V24V.
