Intrerupator joystick, 3 pozitii (ON)-OFF-(ON), 16A, 250VAC, 6 pini, revenire la centru (KCD-071-28)

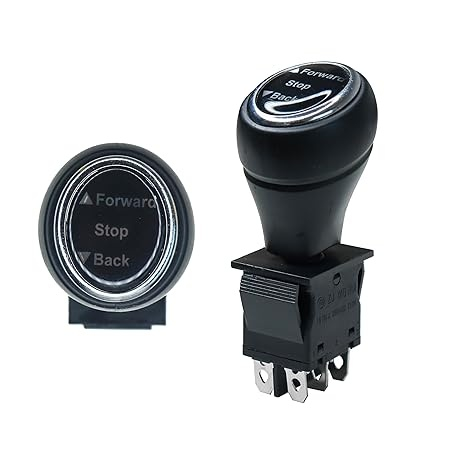

![Intrerupator joystick KCD-071-28, 3 pozitii, 6 pini, revenire la centru [0]](https://gomagcdn.ro/domains/iqelectric.ro/files/product/medium/intrerupator-joystick-cu-3-pozitii-on-off-on-kcd-071-28-733519.jpg "Intrerupator joystick KCD-071-28, 3 pozitii, 6 pini, revenire la centru [0]")

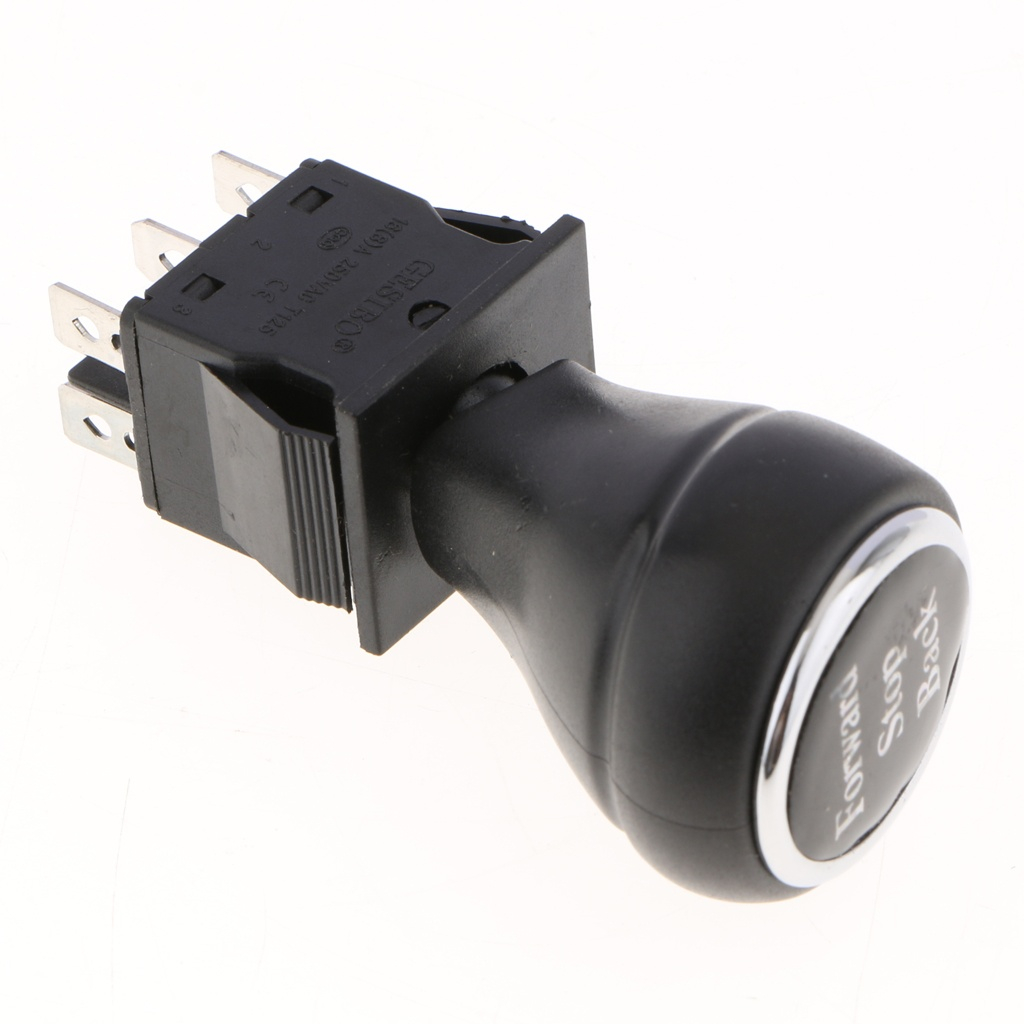

![Intrerupator joystick KCD-071-28, 3 pozitii, 6 pini, revenire la centru [1]](https://gomagcdn.ro/domains/iqelectric.ro/files/product/medium/intrerupator-joystick-cu-3-pozitii-on-off-on-kcd-071-28-483121.jpg "Intrerupator joystick KCD-071-28, 3 pozitii, 6 pini, revenire la centru [1]")
- Descriere
- Caracteristici
- Review-uri (0)
KCD-071-28
Comanda in doua sensuri, cu revenire la centru
Comutator mecanic cu maneta pentru comanda momentana in doua sensuri, cu pozitie centrala de oprire. Se foloseste in panouri de comanda si proiecte de reparatii, cand sunt necesare comenzile inainte, stop si inapoi.
Comenzile principale, dintr-o privire
Comanda ramane activa cat timp tii maneta actionata. La eliberare, aceasta revine in pozitia centrala.
Selectie locala a sensului de functionare
Maneta reuneste doua comenzi opuse si oprirea centrala intr-un singur element. Marcajele Forward, Stop si Back indica sensurile de actionare, utile la inlocuirea unui comutator compatibil sau la realizarea unui panou de comanda.
- Actionare mecanica directa, fara programare.
- Revenire la centru dupa eliberarea manetei.
- Conexiunile se stabilesc dupa schema instalatiei si verificarea bornelor.
Montaj si verificare
1. Verifica piesa
Compara functia momentana, dimensiunea decupajului si terminalele cu piesa originala. Confirma valorile electrice admise pentru sarcina folosita.
2. Monteaza si conecteaza
Cu alimentarea deconectata, fixeaza piesa in panou. Identifica bornele prin masurare si conecteaza conform schemei instalatiei, cu terminalele izolate.
3. Testeaza comenzile
Verifica pozitia centrala si revenirea manetei. Testeaza separat fiecare sens, intr-o zona protejata, inainte de folosirea echipamentului.
Specificatii
| Cod produs | KCD-071-28 |
| Tip | Intrerupator mecanic cu maneta tip joystick |
| Numar pozitii | 3 |
| Functie de comutare | (ON)-OFF-(ON) |
| Actionare | Momentana pe ambele sensuri; revenire la centru |
| Pozitie centrala | OFF / Stop |
| Terminale | 6 pini metalici |
| Marcaje maneta | Forward / Stop / Back (Inainte / Stop / Inapoi) |
| Montaj | In panou, cu fixare prin clemele carcasei |
| Carcasa | Plastic, culoare neagra |
| Finisaj maneta | Negru, cu inel decorativ cromat |
| Marcaj electric | 16(8) A / 250 V AC |
Continut pachet
- 1 x intrerupator joystick KCD-071-28.
De verificat inainte de montaj
Compatibilitatea mecanica si electrica trebuie confirmata pentru echipamentul utilizat. Conductorii, conectorii si circuitul de comanda se aleg separat.
Avertizari, siguranta si intretinere
- Deconecteaza alimentarea inainte de montaj, demontare sau modificarea conexiunilor. Instalarea se efectueaza de personal calificat.
- Verifica tensiunea si curentul admise pe piesa livrata sau in documentatia furnizorului. Nu transfera valorile nominale de la un comutator cu aspect similar.
- Pentru sarcini DC sau motoare, verifica separat capacitatea de comutare, curentul de pornire si curentul de blocare. O valoare nominala AC nu reprezinta automat o valoare admisa in DC.
- Identifica bornele cu un aparat de masura, fara tensiune aplicata. Izoleaza complet terminalele si foloseste conductori si conectori dimensionati corespunzator.
- Pozitia centrala OFF este o comanda functionala, nu un dispozitiv de separare pentru interventii si nici o oprire de urgenta certificata.
- Opreste complet motorul inainte de schimbarea sensului. Foloseste un circuit de comanda cu relee sau contactoare daca sarcina nu poate fi comutata direct.
- Monteaza intr-o incinta uscata si protejata. Nu expune terminalele la apa, praf conductor sau contact accidental. Nu presupune o protectie IP fara documentatie.
- Nu utiliza daca maneta nu revine la centru, contactele se blocheaza sau carcasa este deteriorata. Curata cu o laveta uscata, dupa deconectare; nu aplica solventi in mecanism.
- La repararea unui vehicul de jucarie, verifica compatibilitatea cu instalatia originala si functionarea tuturor protectiilor inainte de utilizare. Piesa se monteaza numai de un adult competent.
Tip Produs: Intrerupator joystick
Numar Pozitii: 3
Functie Comutare: (ON)-OFF-(ON)
Tip Actionare: Momentana, cu revenire la centru
Numar Pini: 6
Pozitie Centrala: OFF / Stop
Montaj: In panou, fixare prin cleme
Culoare: Negru
Marcaje: Forward / Stop / Back
Curent Nominal: 16(8) A, conform marcajului la 250 V AC
Tensiune Nominala: 250 V AC
