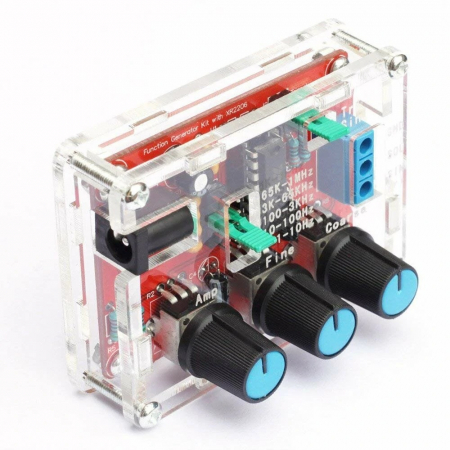

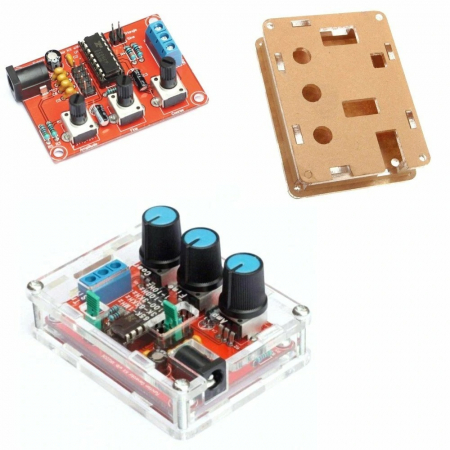

Kit modul generator de semnal DIY 1Hz-1MHz XR2206 OKN429-26

Descriere:

Kitul modul generator de semnal DIY XR2206 OKN429-26 este destinat experimentelor si aplicatiilor educationale, oferind posibilitatea generarii de unde sinusoidale, triunghiulare si dreptunghiulare pe o plaja larga de frecvente intre 1 Hz si 1 MHz. Functioneaza cu o tensiune de alimentare de 9–12V DC si include parametri bine definiti pentru fiecare forma de unda, asigurand precizie ridicata si stabilitate in utilizare. Este proiectat pentru impedanta de 600 Ohm si permite ajustari de amplitudine si control asupra simetriei semnalului.

Specificatii:

Tip modul: generator de semnal DIY
Circuit integrat: XR2206
Tensiune de alimentare: 9–12V DC
Forme de unda: sinusoidal, triunghiular, dreptunghiular
Frecventa: 1 Hz – 1 MHz
Impedanta de iesire: 600 Ohm ±10%

Unda sinusoidala:
Amplitudine: 0–3V la 9V DC
Distorsiune armonica: <1% (la 1 kHz)
Planeitate: ±0,05 dB (1 Hz – 100 kHz)

Unda dreptunghiulara:
Amplitudine: 8V (fara sarcina) la 9V DC
Timp de crestere: <50 ns (la 1 kHz)
Timp de cadere: <30 ns (la 1 kHz)
Simetrie: <5% (la 1 kHz)

Unda triunghiulara:
Amplitudine: 0–3V la 9V DC
Liniaritate: <1% pana la 100 kHz
Curent iesire: 10 mA
