Senzor de miscare PIR pentru banda LED, 5-24V DC, max. 5A, mufe DC tata-mama (PirLed)
![Senzor de miscare PIR PirLed 5-24V DC max 5A cu mufe DC tata-mama [0]](https://gomagcdn.ro/domains/iqelectric.ro/files/product/medium/modul-pir-de-comanda-pentru-bagheta-led-108191.png "Senzor de miscare PIR PirLed 5-24V DC max 5A cu mufe DC tata-mama [0]")
![Senzor de miscare PIR PirLed 5-24V DC max 5A cu mufe DC tata-mama [1]](https://gomagcdn.ro/domains/iqelectric.ro/files/product/medium/modul-pir-de-comanda-pentru-bagheta-led-718654.png "Senzor de miscare PIR PirLed 5-24V DC max 5A cu mufe DC tata-mama [1]")
![Senzor de miscare PIR PirLed 5-24V DC max 5A cu mufe DC tata-mama [2]](https://gomagcdn.ro/domains/iqelectric.ro/files/product/medium/modul-pir-de-comanda-pentru-bagheta-led-762649.png "Senzor de miscare PIR PirLed 5-24V DC max 5A cu mufe DC tata-mama [2]")
- Descriere
- Caracteristici
- Review-uri (0)
PIR SWITCH / PirLed
Lumina LED activata de miscare
Aprinde automat iluminatul LED atunci cand detecteaza miscare in zona senzorului. Modulul se conecteaza intre sursa de alimentare si banda sau bagheta LED compatibila, fiind util pentru dulapuri, rafturi si zone de trecere la interior.
Conectare intre sursa si iluminat
Tensiunea sursei trebuie aleasa dupa banda LED. Modulul comanda alimentarea si nu transforma 24 V in 12 V.
Iluminat automat in zonele de acces
Senzorul PIR reactioneaza la miscarea unei persoane prin zona monitorizata si comanda aprinderea iluminatului. In lipsa unei noi detectii, lumina se stinge dupa temporizarea modulului.
- Util pentru iluminarea mobilierului, rafturilor si trecerilor.
- Comanda iluminatului fara actionarea unui intrerupator manual.
- Amplasarea lentilei trebuie sa permita vizualizarea zonei de trecere.
Carcasa compacta, fixare la suprafata

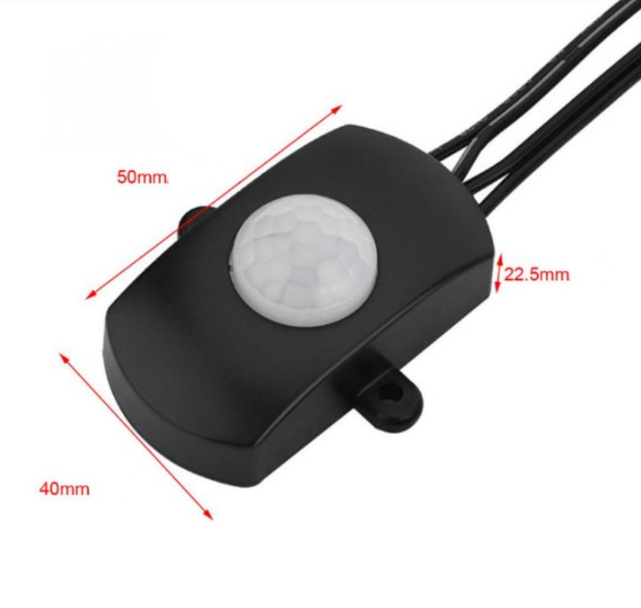

Carcasa de 50 x 40 x 22.5 mm se poate monta pe o suprafata stabila, folosind orificiile laterale. Cablurile cu mufe permit amplasarea modulului intre alimentator si consumator.
- Orienteaza lentila spre zona in care apare miscarea.
- Verifica spatiul pentru cabluri si accesul la mufe inainte de fixare.
- Testeaza detectia si stingerea luminii in amplasamentul ales.
Punere in functiune
1. Alege alimentarea
Verifica tensiunea benzii LED si consumul total. Foloseste o sursa DC compatibila si respecta limita de 5 A.
2. Conecteaza modulul
Cu sursa deconectata, leaga intrarea DC mama la sursa si iesirea DC tata la consumator. Verifica polaritatea si potrivirea mufelor.
3. Fixeaza si testeaza
Orienteaza lentila spre zona de trecere, fixeaza modulul si alimenteaza instalatia. Testeaza aprinderea la miscare si stingerea dupa temporizare.
Specificatii
| Cod produs | PirLed |
| Tip senzor | PIR, infrarosu pasiv |
| Functie | Detectie miscare si comanda automata a iluminatului LED |
| Alimentare | 5-24 V DC |
| Curent maxim | 5 A |
| Putere corespunzatoare limitei de 5 A | 25 W la 5 V; 60 W la 12 V; 120 W la 24 V (P = U x I) |
| Conexiuni | Cablu cu mufa DC mama pentru intrare si mufa DC tata pentru iesire |
| Tensiune consumator | Aceeasi tensiune nominala ca sursa utilizata; modulul nu este convertor DC-DC |
| Dimensiuni carcasa | 50 x 40 x 22.5 mm, conform imaginii de dimensiuni |
| Carcasa | Plastic negru, lentila PIR alba |
| Fixare | Prin orificiile laterale sau suport adeziv pe o suprafata compatibila |
| Utilizare | Iluminat LED de joasa tensiune, la interior |
Continut pachet

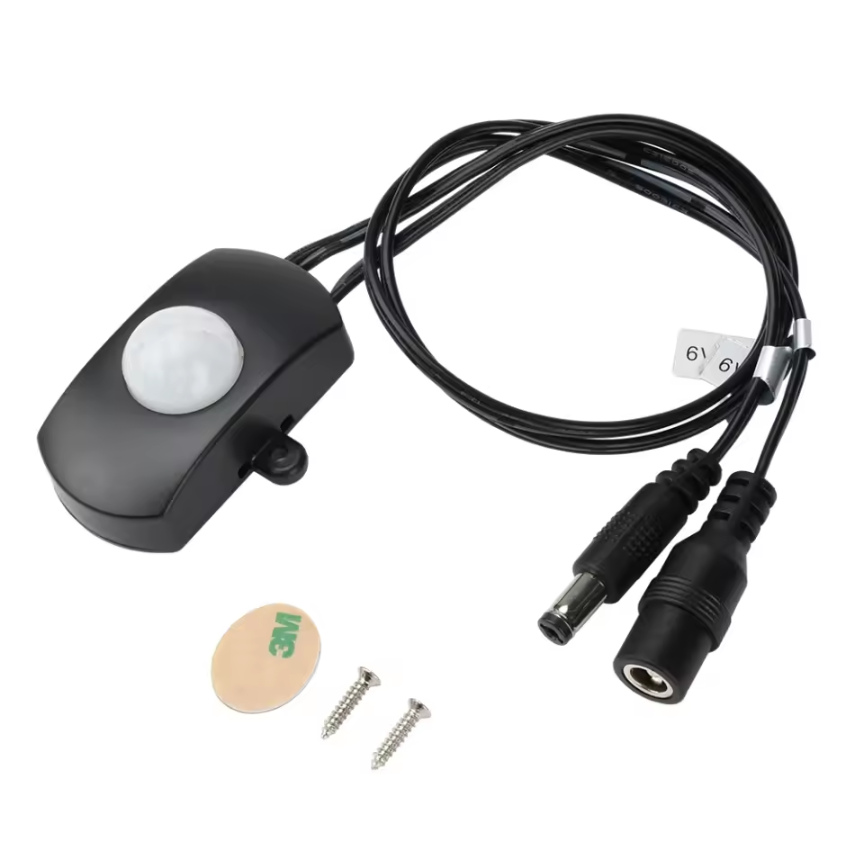

- Modul senzor PIR cu cabluri si mufe DC.

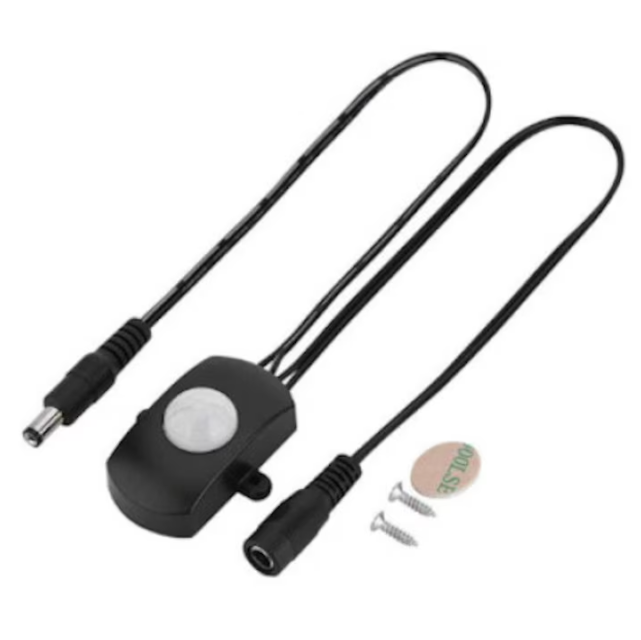

- Accesorii de fixare prezentate in fotografie: suport adeziv si doua suruburi.
Necesar separat
Sursa de alimentare DC si banda sau bagheta LED compatibila. Verifica dimensiunile si polaritatea conectorilor inainte de conectare.
Avertizari, siguranta si intretinere
- Foloseste numai o sursa de alimentare DC stabilizata, cu tensiune intre 5 si 24 V, potrivita consumatorului. Nu conecta direct la reteaua de 230 V AC.
- Nu depasi curentul maxim de 5 A. Dimensioneaza sursa, cablurile, mufele si protectiile pentru consumul total al instalatiei.
- Senzorul nu converteste tensiunea: o banda de 12 V necesita o sursa de 12 V, iar o banda de 24 V necesita o sursa de 24 V.
- Verifica polaritatea si compatibilitatea mufelor inainte de conectare. Intrerupe alimentarea inainte de montaj sau schimbarea conexiunilor.
- Foloseste in spatii interioare uscate, cu terminalele protejate. Nu expune la apa, condens sau temperaturi ridicate; gradul IP nu este confirmat.
- Nu acoperi lentila PIR si nu monta in bataia directa a soarelui, langa radiatoare sau surse de aer cald. Amplasarea si temperatura mediului pot influenta detectia.
- PIR detecteaza miscarea variatiilor termice; nu garanteaza mentinerea luminii aprinse pentru o persoana complet nemiscata.
- Verifica functionarea si timpul de stingere in amplasamentul final. Nu utiliza ca dispozitiv de securitate, detector de incendiu sau element pentru functii de siguranta.
- Curata lentila cu o laveta moale si uscata, dupa deconectare. Nu deschide carcasa si nu aplica solventi. Preda echipamentul uzat la colectare DEEE.
Tip Produs: Senzor de miscare pentru iluminat LED
Tehnologie Detectie: PIR (infrarosu pasiv)
Alimentare: 5-24 V DC
Curent Maxim: 5 A
Conector Intrare: Mufa DC mama
Conector Iesire: Mufa DC tata
Dimensiuni: 50 x 40 x 22.5 mm
Montaj: La suprafata, prin orificiile laterale sau suport adeziv
Culoare: Negru
Utilizare: Interior, iluminat LED de joasa tensiune
