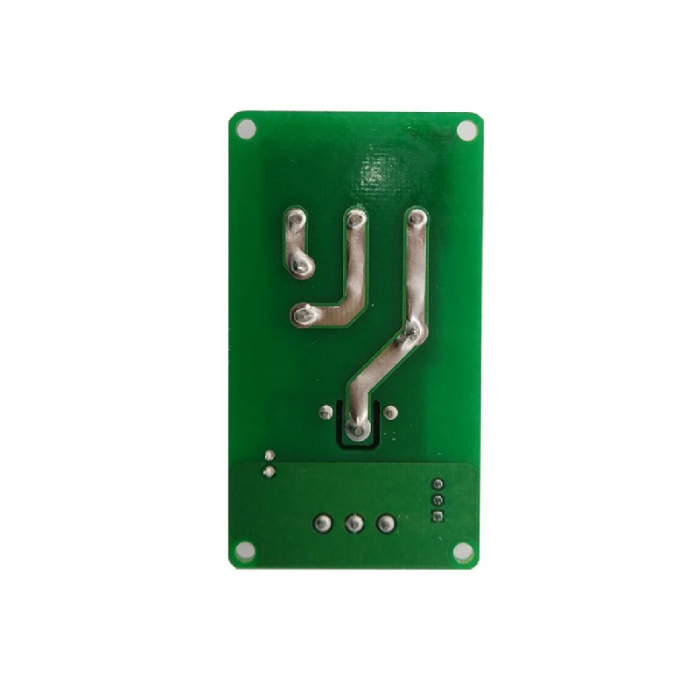

Modul cu 1 releu, 5 V, 30 A cu optocuplor OKY3034-5

Descriere:


Utilizarea de izolare optocuplor SMD, performanta stabila; curent de declansare 5mA;
Tensiunea modulului 5V;
Modulul poate fi setat prin jumper-ul de declansare ridicat sau scazut;
Design de interfata usor de utilizat, toate interfetele pot fi conectate direct prin cablurile terminalului;
Cu patru gauri pentru suruburi fixe, gauri de 3,1 mm, distanta de 44,5 mm * 27,5 mm.


Specificatii:


Versiune releu: 5V;
Curent de repaus: 5mA;
Curent maxim: 190mA;
Curent de declansare: 2-4mA;
Dimensiunea modulului: 72mm * 40mm * 24mm (L * W * H).


Descriere interfata:


1.DC +: modul de alimentare CC pozitiv (tensiune la borna de declansare pozitiva);
2.DC-:  modul de alimentare CC negativ (tensiune la borna de declansare negativa);
3.IN: borna de declansare a semnalului (tensiunea de declansare implicita si sursa de alimentare la fel);
4.Selectare mod jos/inalt: Jumper pe pin Mijloc si partea L (declansare low) , Jumper pe pin Mijloc si partea H (declansare high);
5.NC (NC): releu normal inchis;
6.Comun (COM): Releu comun;
7.NO (NO): releu normal deschis.

Produsul este destinat specialistilor si nu include instructiuni de asamblare/utilizare.
Folosirea incorecta a produsului poate duce la pierderea garantiei!
