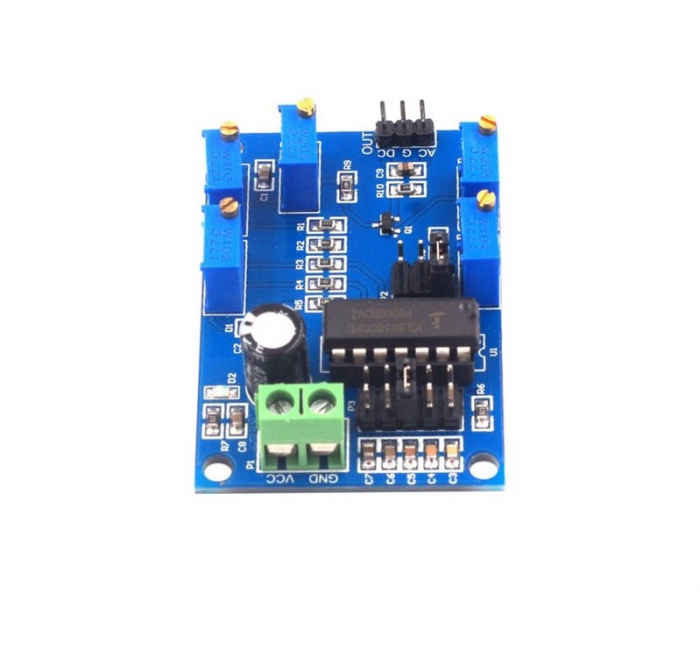

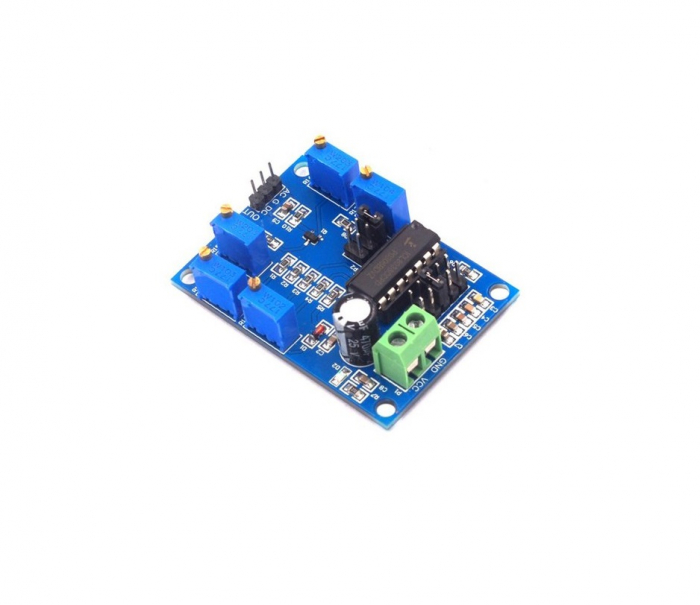

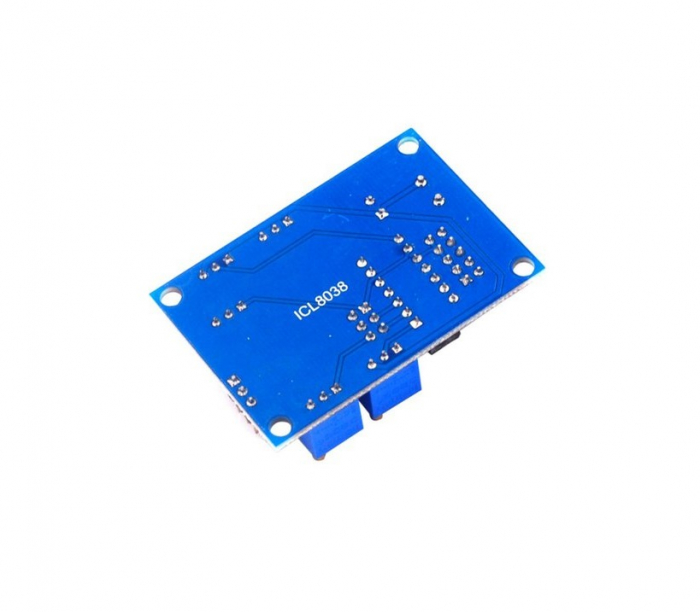

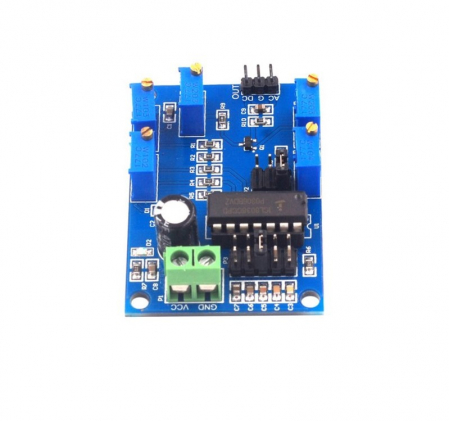

Modul generator de semnal ICL8038 OKY3495-3

Descriere:

Modulul LC ICL8038 este proiectat pentru gamele de frecventa comune.
Este reglabil din 5 trepte si genereaza unde triunghiulare cu distorsiune scazuta, unde patrate si sinusoide de la 10Hz la 450KHz.
Unda sinusoidala poate fi utilizata pentru semnale de testare, semnale de actionare, semnale de frecventa purtatoare, etc;
unda patrata poate fi folosita pentru comutarea semnalelor, semnalele de declansare etc.;
unda triunghiulara este utilizata în principal pentru scanarea semnalelor.

Caracteristici:

Tensiune de lucru: 12V ~ 15V
Iesire: unda triunghiulara, unda patrata si unda sinusoidala.
Gama de frecventa: 10HZ ~ 450kHz
Unda sinusoidala cu distorsiune scazuta: 1%
Interval de ciclu de lucru: 2% pana la 98%
Deriva de temperatura scazuta: 50 ppm / ℃
Linearitatea iesirii undei triunghiulare: 0,1%
Temperatura de lucru: 0 ~ 70 ℃
Dimensiunea placii: 54.5*37.8mm

Functii:

VCC, GND: tensiune de lucru
AC: cu iesire de polarizare DC
G: pamant
DC: semnal pur de iesire
R11: Reglarea frecventei
R12: Ajustarea ciclului de lucru undei patrate
R13: Ajustare liniara a undei sinusoidale
R14: Reglarea amplitudinii
R15: Ajustare liniara cu unda patrata
Jumper P2: selectati diferite forme de unda (unde triunghiulare, patrate sau sinusoide)
Jumper P3: selectati diferite game de frecventa
10Hz-450Hz
90Hz-1.5KHz
940Hz-15KHz
6KHz-120KHz
20KHz-450KHz
