FNIRSI / PSUPDC-DPS150-FNR

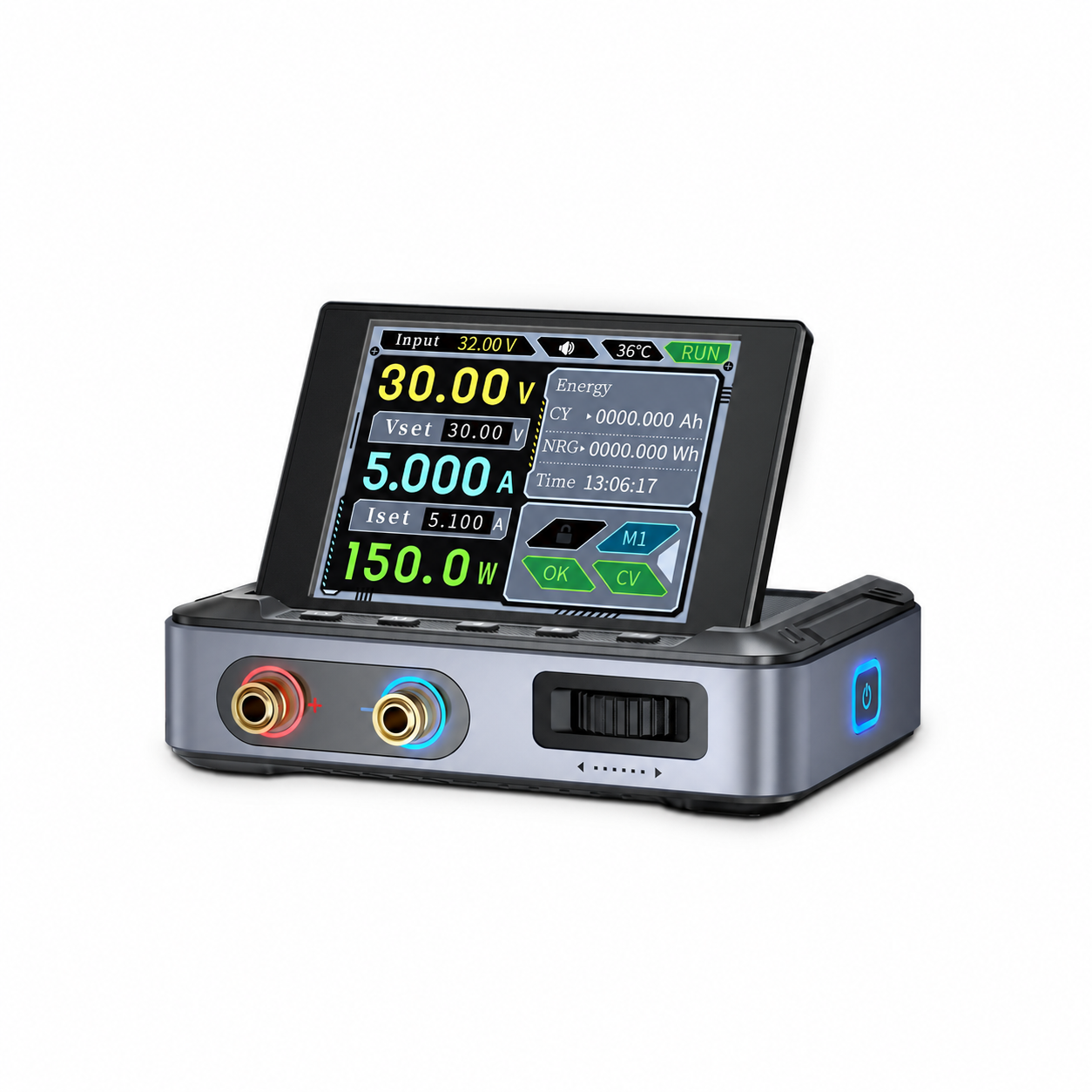

Sursa DC reglabila FNIRSI DPS-150
Alimentare controlata pentru testarea placilor, modulelor si prototipurilor electronice. Reglezi tensiunea si limita de curent, apoi urmaresti consumul direct pe ecran.

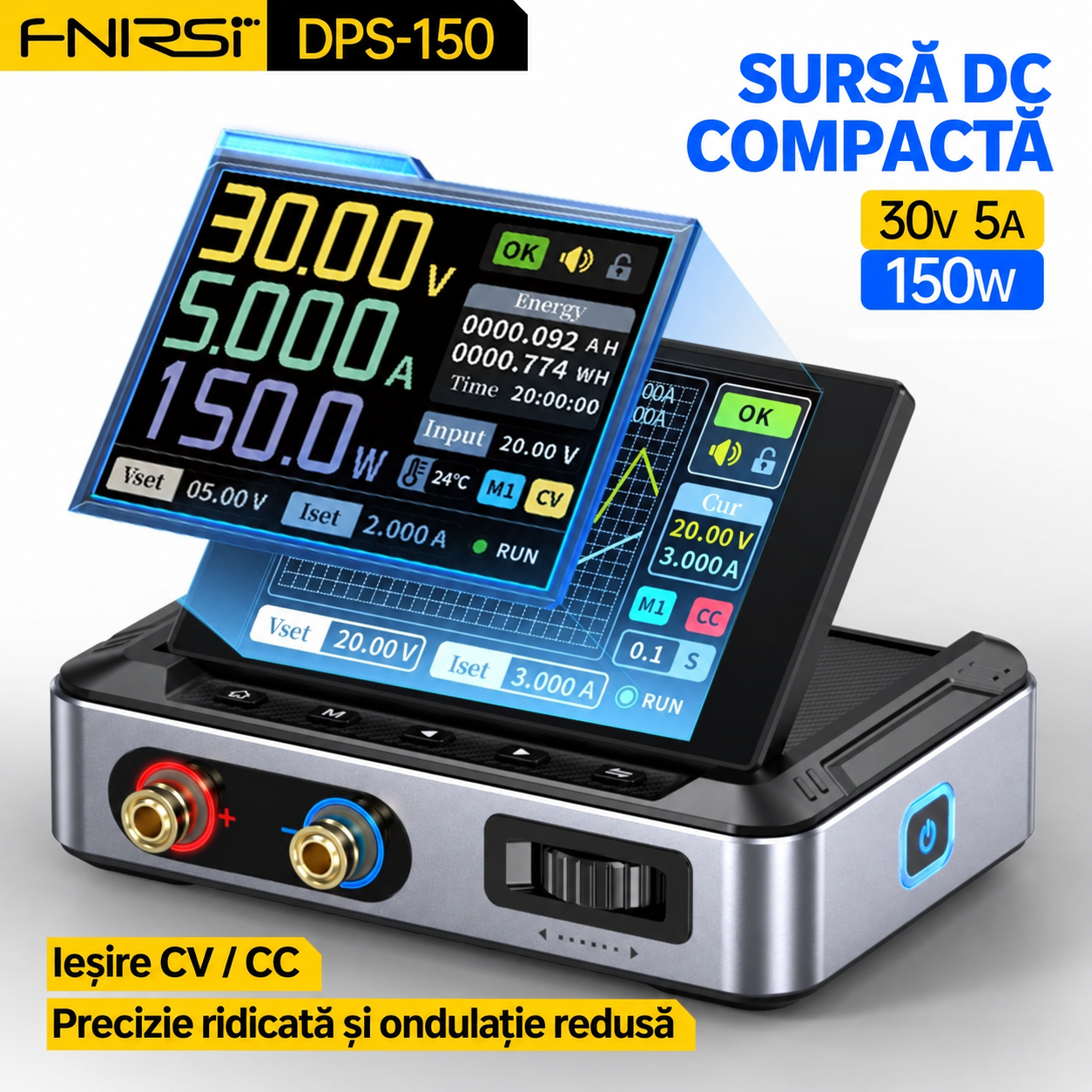

Parametrii principali, dintr-o privire
Puterea disponibila depinde de alimentator si cablu. Alimentatorul nu este inclus.
Vezi ce se intampla in circuit

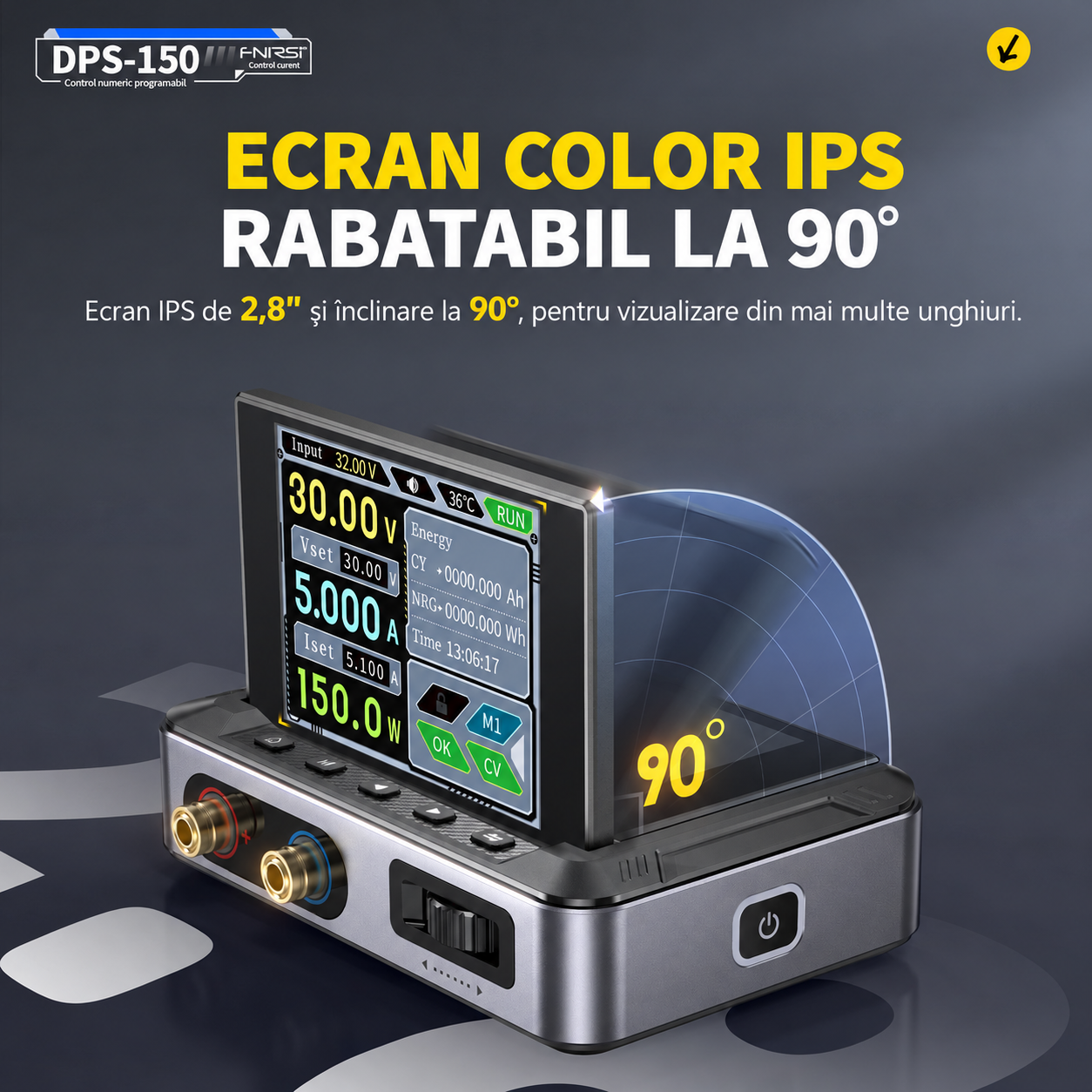

Valorile de tensiune, curent si putere sunt afisate numeric si grafic. Ecranul rabatabil poate fi orientat pentru vizualizare de pe bancul de lucru.
- Ecran IPS de 2.8 inch, 320 x 240 pixeli.
- Inclinare a ecranului la 90°.
- Reglaj din rotita: 0.01 V si 0.001 A.
Repeta testele cu aceleasi setari

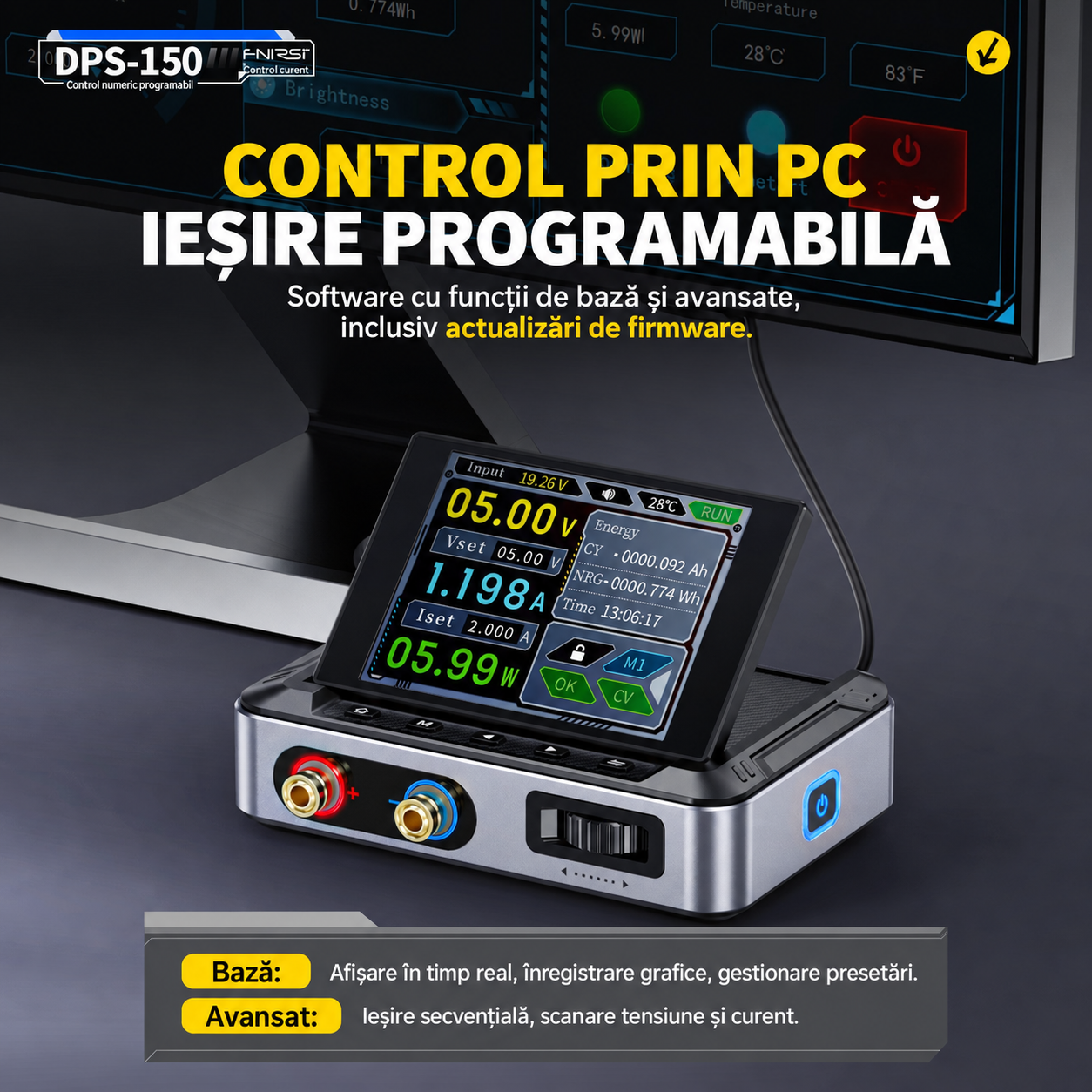

Salvezi configuratiile folosite frecvent sau controlezi sursa de pe PC. Functiile de inregistrare si secventele de test ajuta la urmarirea comportamentului circuitului.
- 6 memorii pentru tensiune si curent.
- Control si inregistrare date prin PC.
- Iesire programabila pentru secvente de test.
Controleaza tensiunea si curentul
In modul CV, sursa mentine tensiunea setata. Cand consumul atinge limita stabilita, modul CC limiteaza curentul si adapteaza tensiunea de iesire.

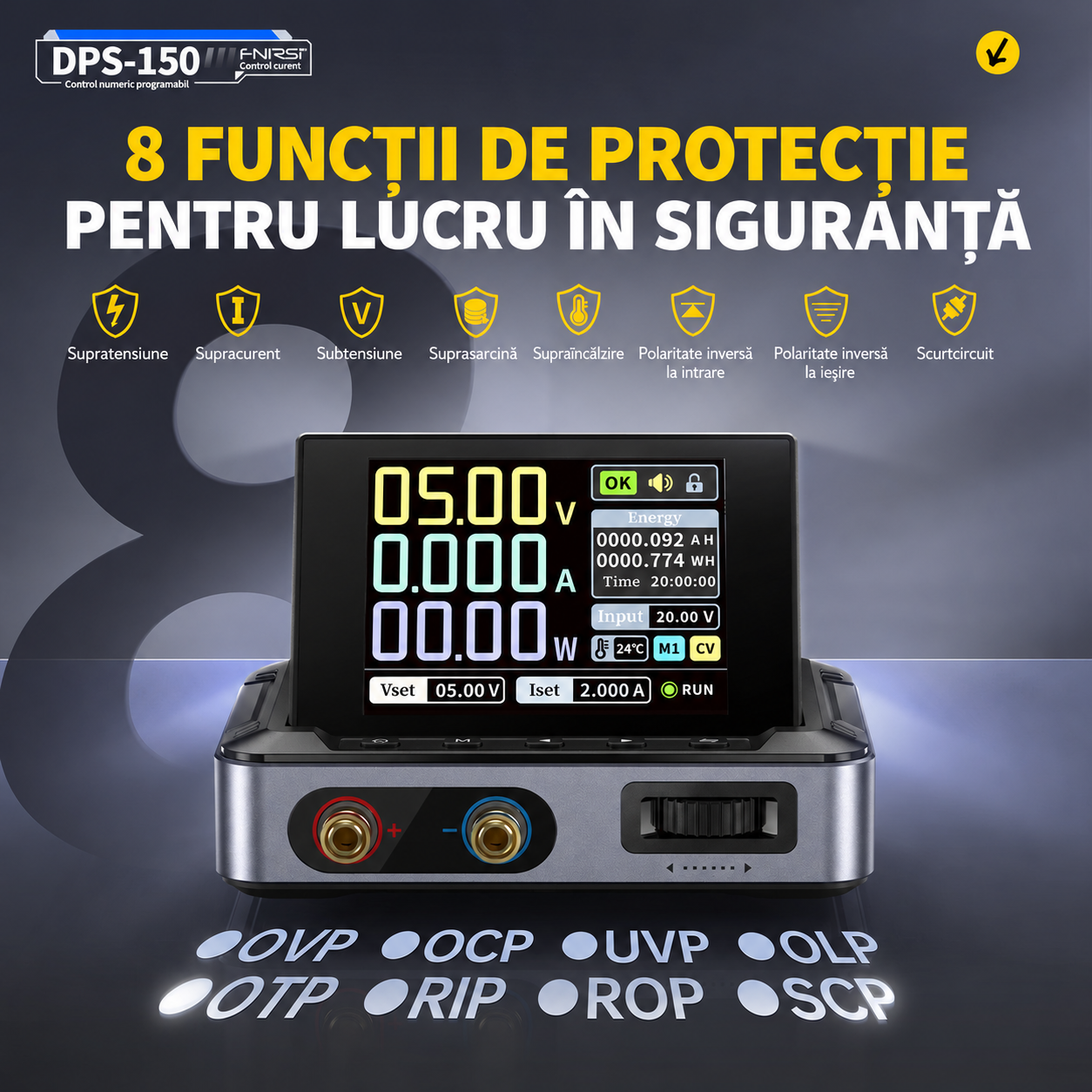

- Protectii la supratensiune, supracurent si subtensiune.
- Protectii la supraputere, supratemperatura si scurtcircuit.
- Protectii la polaritate inversa, la intrare si iesire.
Conectare in 3 pasi
Conecteaza o sursa externa compatibila prin USB-C PD/QC sau intrarea DC de 2.5 mm. Pastreaza iesirea oprita.
Alege tensiunea si limita de curent. Verifica polaritatea, apoi conecteaza circuitul la bornele + si -.
Activeaza iesirea si urmareste valorile pe ecran. Foloseste memorii salvate pentru testele repetate.
DPS-150 este un convertor coborator: tensiunea de intrare trebuie sa fie mai mare decat cea de iesire. Nu alimenta simultan prin USB-C si intrarea DC.
Specificatii complete
| Tensiune de iesire | 0-30 V DC |
| Curent de iesire | 0-5 A |
| Putere maxima | 150 W, in functie de alimentator si cablu |
| Tip conversie | Convertor coborator de tensiune |
| Moduri de functionare | CV / CC |
| Rezolutie de reglaj | 0.01 V pentru tensiune / 0.001 A pentru curent |
| Afisaj | IPS color 2.8 inch, 320 x 240 pixeli, rabatabil la 90° |
| Intrari de alimentare | USB-C PD/QC sau alimentator DC extern |
| Mufa intrare DC | 2.5 mm |
| Conectori de iesire | Borne + si -, compatibile cu fise banana de 4 mm |
| Memorii | 6 configuratii de tensiune si curent |
| Control prin PC | Control, inregistrare date si secvente de test |
| Dimensiuni / greutate | 106 x 76 x 28 mm / aproximativ 178 g |
| Alimentator inclus | Nu |
Continut pachet
- 1 x sursa reglabila FNIRSI DPS-150.
- Cabluri de test cu crocodili, rosu si negru.
- Cablu Micro-USB pentru conectare la PC.
- Manual de utilizare.
De stiut inainte de utilizare
Alimentatorul nu este inclus. Pentru intrarea DC, foloseste o mufa de 2.5 mm. Pastreaza aparatul intr-un loc uscat si bine ventilat si verifica starea cablurilor inainte de utilizare.
Tensiune De Iesire: 0-30 V DC
Curent De Iesire: 0-5 A
Putere Maxima: 150 W (in functie de alimentator si cablu)
Mod De Lucru: CV / CC
Mufa Intrare Dc: DC 2.5 mm
Alimentator Inclus: Nu
Alimentare: USB-C PD/QC sau intrare DC
Afisaj: IPS color 2.8 inch, 320 x 240 px
Rezolutie Reglaj: 0.01 V / 0.001 A
Memorii: 6 configuratii tensiune / curent
Control Pc: Da
Dimensiuni: 106 x 76 x 28 mm
Greutate: Aproximativ 178 g
Tip Conversie: Coborator de tensiune (step-down)
Protectii: Supratensiune, supracurent, subtensiune, supraputere, supratemperatura, scurtcircuit, inversare polaritate la intrare si iesire
