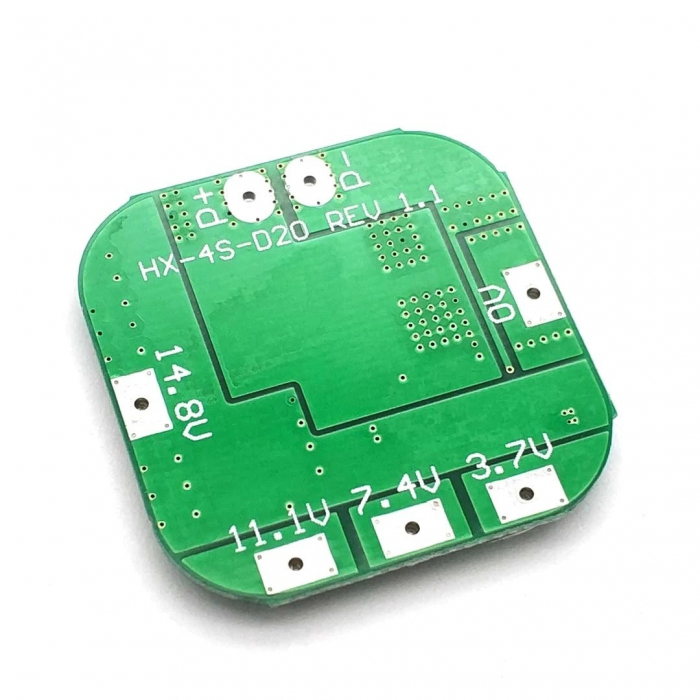

Modul de protectie baterie litiu 4S 12V OKYN3445

15,00 RON
In stoc
Limita stoc
Adauga in cos
Cod Produs: OKYN3445 Ai nevoie de ajutor? 0775600601
Adauga la Favorite Cere informatii
  • Descriere
  • Caracteristici
  • Review-uri (0)

Descriere:


Modul de protectie pentru 4 celule de baterii 18650 16.8V, 16V, 14.8V.
14,8 V (tensiune nominala a bateriei Li-ion 18650 sau li-ion).
16,8 V (tensiune de incarcare completa a bateriei Li-ion).
14,4 V (tensiune nominala a bateriei Li-po).

1) circuit de detectare a tensiunii de inalta precizie;
2) terminalul incarcatorului cu dispozitiv de inalta tensiune;
3) circuit incorporat de detectare a supracurentului in trei trepte (supracurent 1, supracurent 2 sau scurtcircuit de sarcina);
4) tranzistorul MOS poate controla incarcarea si descarcarea bateriei;
5) consum redus de energie in standby.

NOTA:
1) Aceasta placa nu este potrivita pentru unelte electronice de mare putere (surubelnita sau bormasina)!
2) Peste 3A dispozitiv, inseamna ca rata de descarcare a bateriei este mai mare de 3C.
Baterie clasificata 1C, 2000mAh egal cu 2Ah*1=2A curent de lucru maxim.
Bateria cu rating 3C inseamna 2Ah*3=6A curent de lucru maxim.


Specificatii:

Tensiune de supraincarcare: 4,25-4,35 V ± 0,05 V;
Tensiune de supradescarcare: 2.3-3.0v ± 0.05v;
Curent maxim de lucru: 10A;
Curent maxim de varf: 20A;
Temperatura de lucru: -40 --- + 50;
Temperatura de depozitare: -40 - + 80;
Curent mic: 6uA;
Durata de viata: 50000 ore;
Rezistenta: 45mΩ;
Dimensiune: 34x34x3.0mm.

Instructiuni de lipire BMS:

B + acumulator conectat pozitiv;
B1 punctul de conectare dintre bateria 1 si bateria 2;
B2 conectati punctul dintre baterie 2 si baterie 3;
B3 Conectati punctul dintre baterie 3 si baterie 4;
Capatul negativ al bateriei B-conectati;
P- + conexiune sarcina / descarcare pozitiva;
P-conexiune sarcina / descarcare negativa;
Baterii reincarcabile 4S Li-ion 18650, Li-CoO2, Li-Mn2O4, Li (NiCoMn)O2.

Produsul nu este un dispozitiv de lucru ci doar un component.
Produsul este destinat specialistilor si nu include instructiuni de asamblare/utilizare.
Folosirea incorecta a produsului poate duce la pierderea garantiei!

Nivel dificultate: Mediu

Tip produs: PCB
