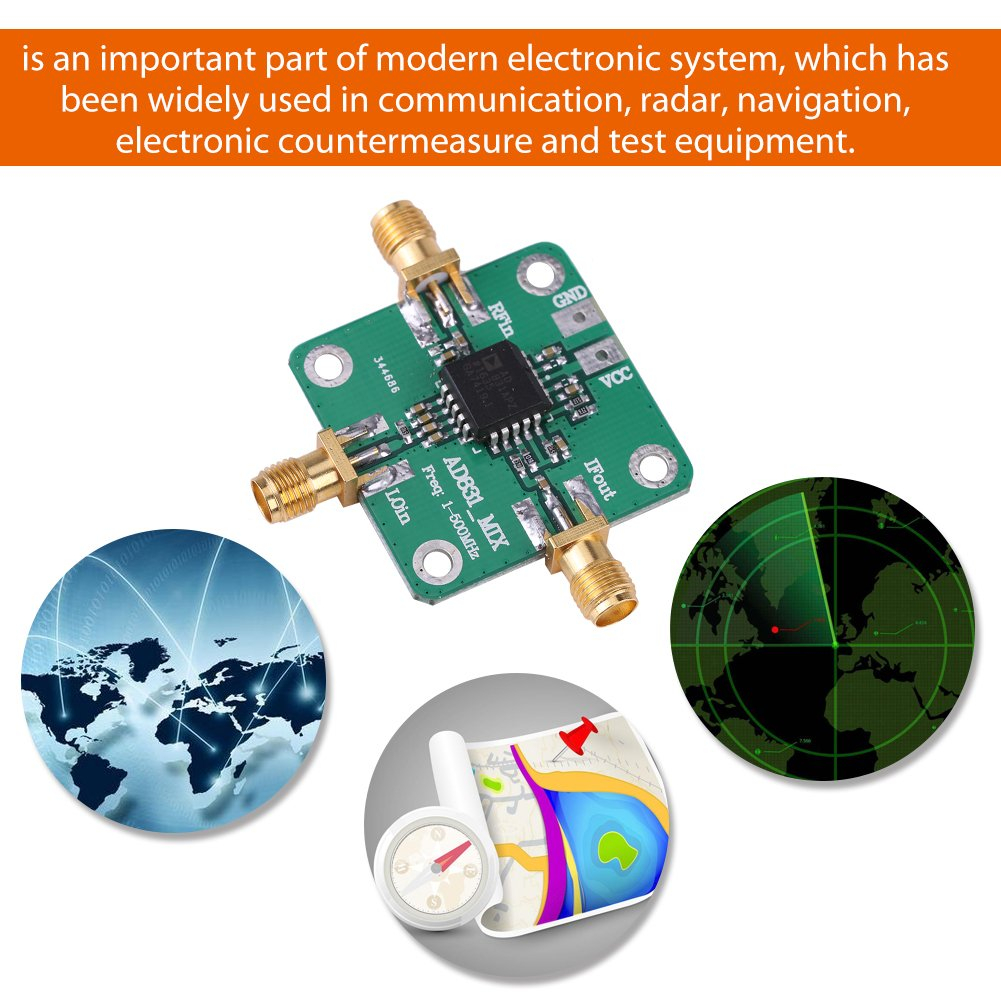

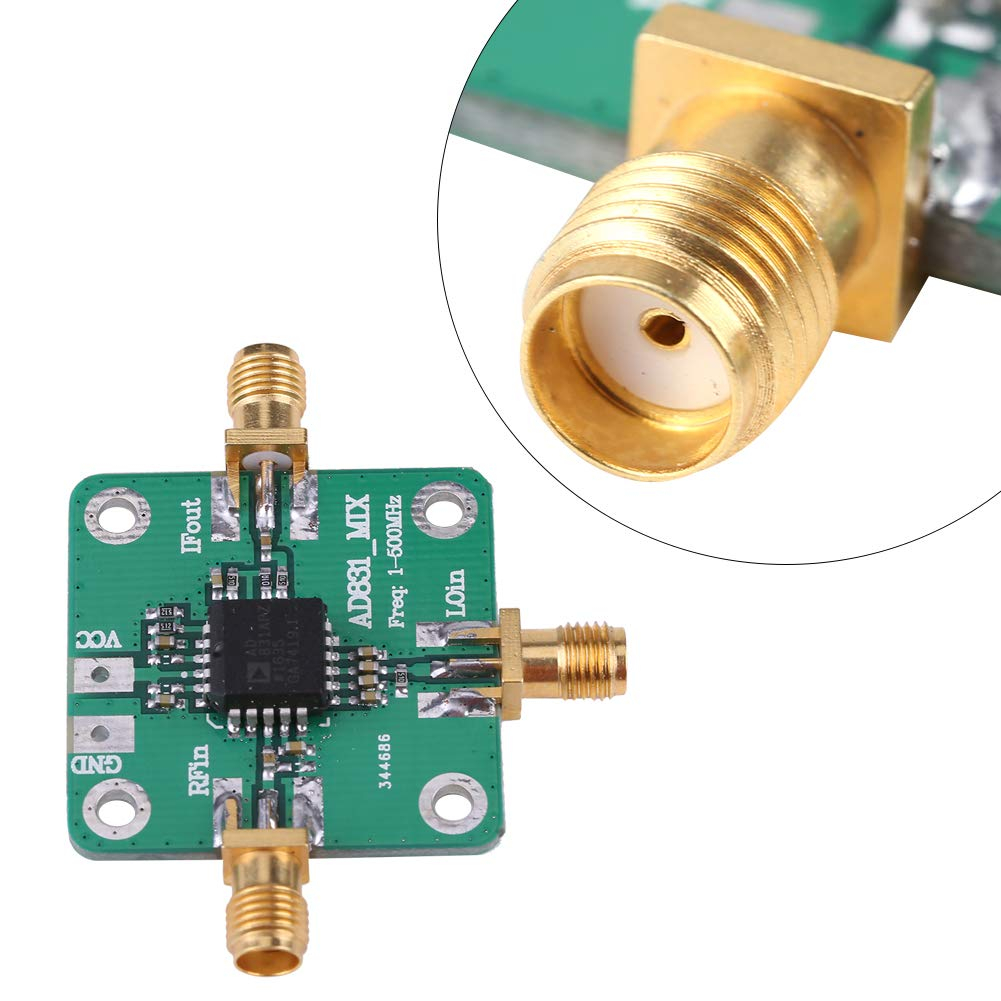

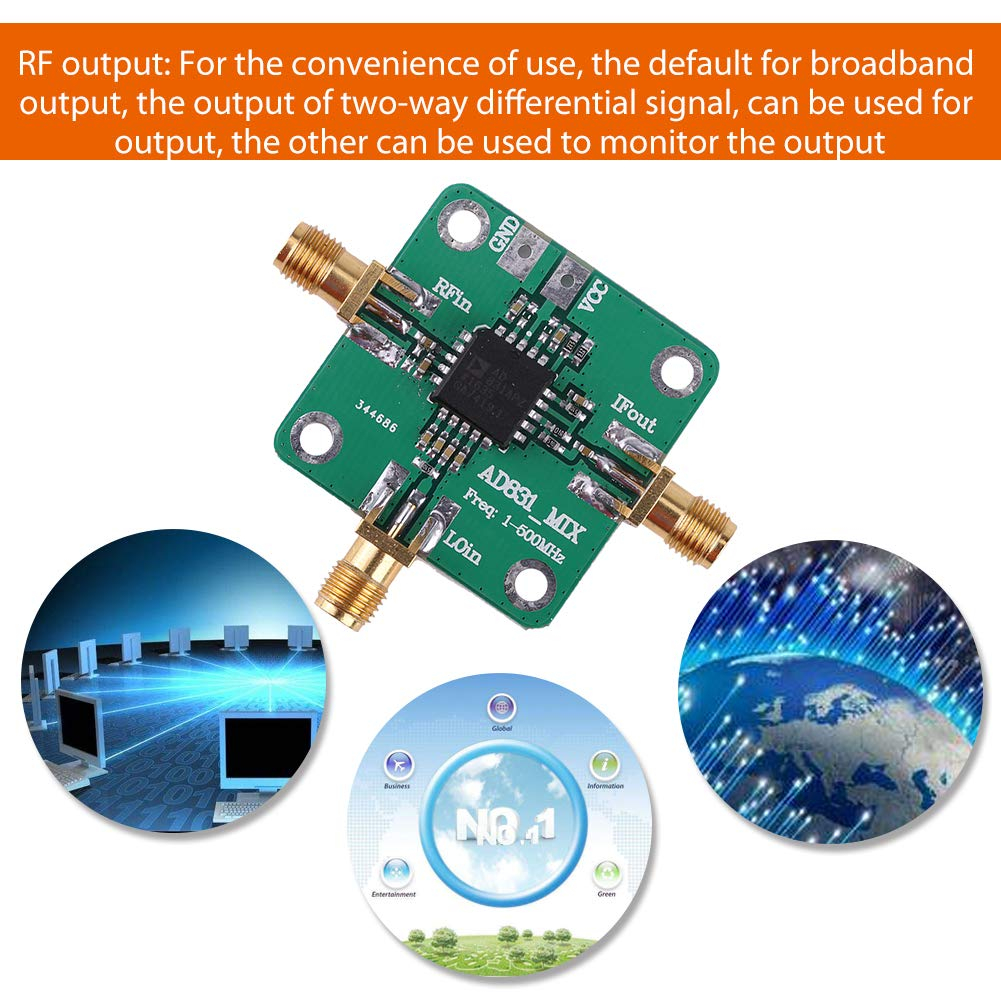

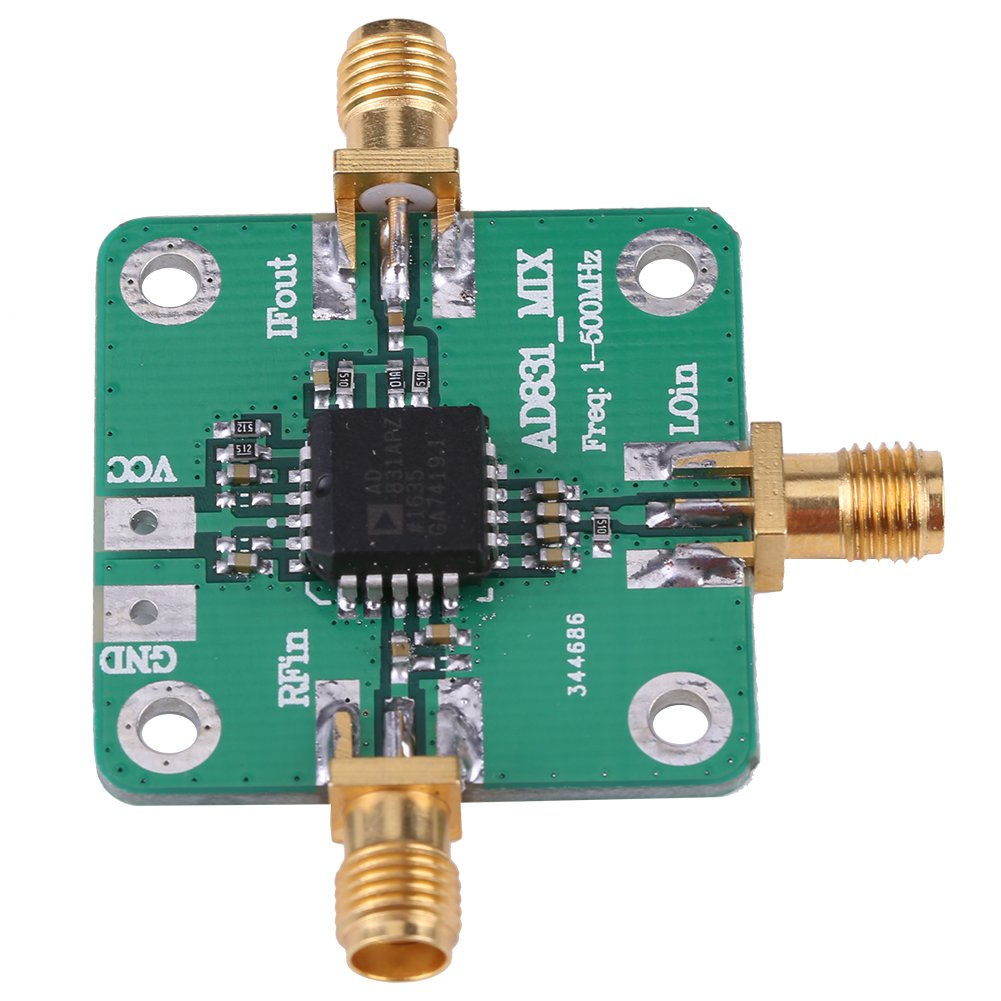

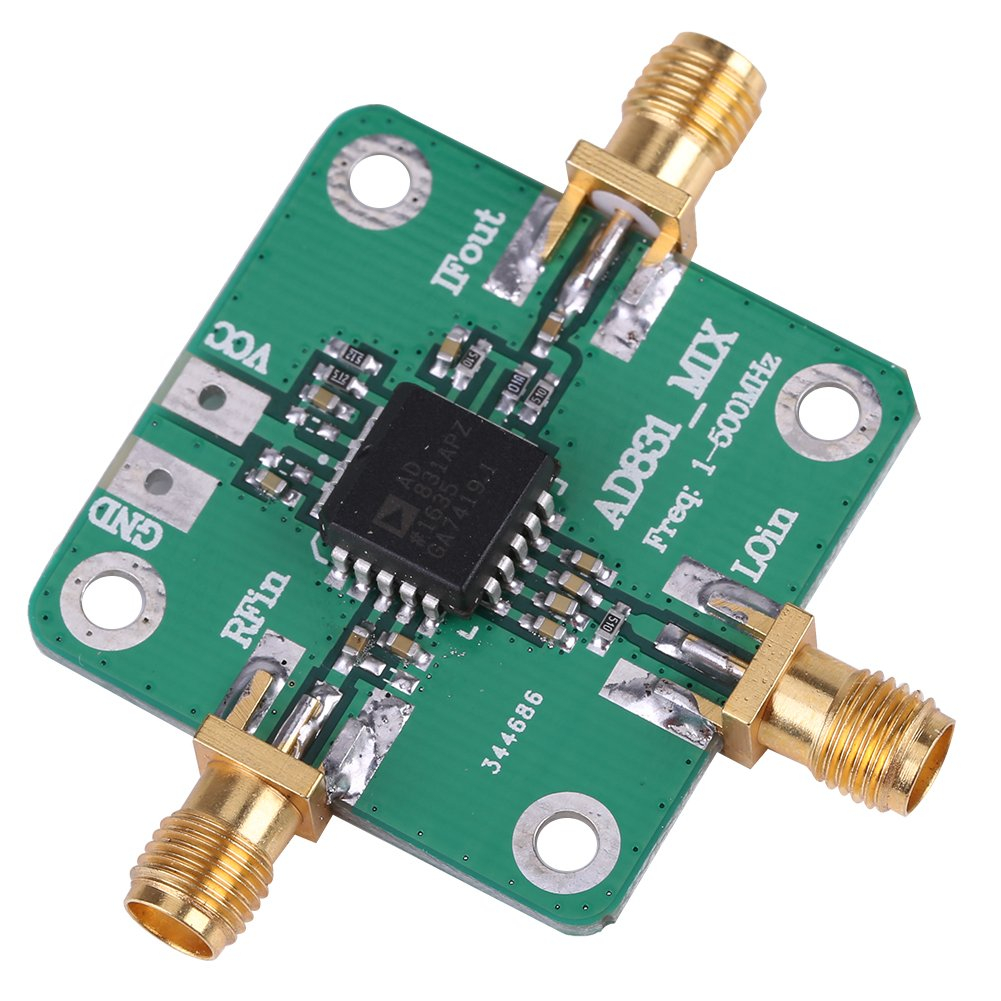

Mixer RF AD831, 0.1–500 MHz, 9–11V, gama dinamica mare, OKYN-G7385

Descriere:

Modulul cu AD831 este un mixer monolitic cu distorsiuni reduse si gama dinamica mare, utilizat frecvent in aplicatii RF si VHF. Este ideal pentru receptia RF-ZF (radiofrecventa–frecventa intermediara), conversie de banda de baza, modulare/demodulare in cvadrat, imagistica ultrasonica si detectarea deplasarii de frecventa.
Spre deosebire de mixerele pasive, AD831 necesita un semnal LO (Local Oscillator) de putere mica si elimina necesitatea unor circuite de ecranare complexe, ceea ce imbunatateste performanta si reduce costurile sistemului.

Utilizari:
Acest modul este folosit pe scara larga in:
- Sisteme de comunicatii RF si VHF
- Statii de baza DMR (ca al doilea mixer)
- Radar si navigatie
- Echipamente de contramasuri electronice
- Echipamente de test si masura RF
- Modulare/demodulare in cvadrat (QAM, PSK)
- Conversie frecventa baza (DC baseband conversion)
- Imagistica ultrasonica si detectare frecventa


Specificatii:

RF Input (RFin): 0.1 – 500 MHz
Nivel maxim RF (1 dB compresie): +10 dBm
LO Input (LOin): 0.1 – 500 MHz
Putere LO necesara: -10 dBm
IF Output (IFout): 0.1 – 200 MHz (latime de banda pana la 250 MHz)
Raport zgomot SSB: 10.3 dB @ 70 MHz
Tensiune alimentare (VCC): 9 – 11 V DC
Dimensiuni PCB: 33 x 33 mm

Nota:
Produsul este destinat specialistilor. Nu include instructiuni de utilizare. Folosirea incorecta poate duce la pierderea garantiei.
