Display TFT 1.3 cu ST7789V 240x240 OKY4029

Descriere:

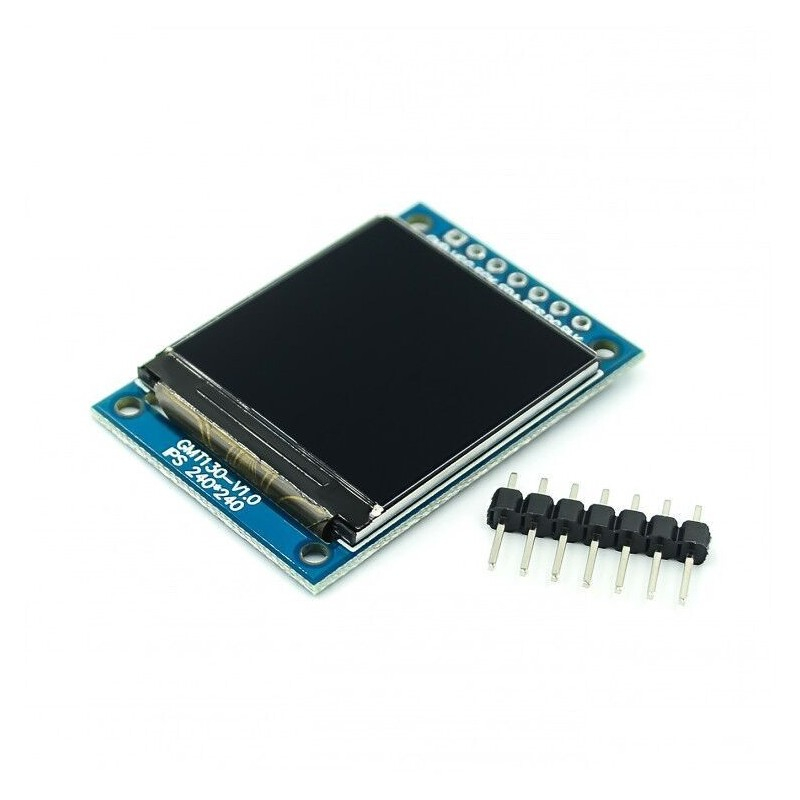

Modul display color IPS de 1.3 inch, compatibil Arduino si alte placi de dezvoltare.
Atentie! Suporta tensiune de 3.3V, atat logica cat si de alimentare, folositi un convertor de nivel logic daca este necasara folosirea cu placi pe 5V.
Acest afisaj comunica prin SPI iar pixelii sunt controlabili individual, avand o rezolutie de 240x240 pixeli de tip RGB.
Ecranul LCD este unul TFT cu culori realiste si IPS, lucru ce permite vizualizarea corecta a acestuia din toate unghiurile.
Dispune de retroiluminare de fundal controlabila prin pinul dedicat BLK (Low Level este OFF).


Specificatii:


Tensiune alimentare: 3.3VDC;
Tensiune logica: 3.3VDC (NU este compatibil cu 5V! Folisiti convertor de nivel logic);
Integrat: ST7789VW;
Numar pini: 7;
Comunicare: SPI;
Dimensiune ecran: 1.3 inch;
Rezolutie: 240 x 240 pixeli;
Culoare: RGB Tip: LCD TFT, IPS;
Temperatura operare: -20 - +70 grade C, fara condens;
Dimensiuni mm: 39 x 28mm.

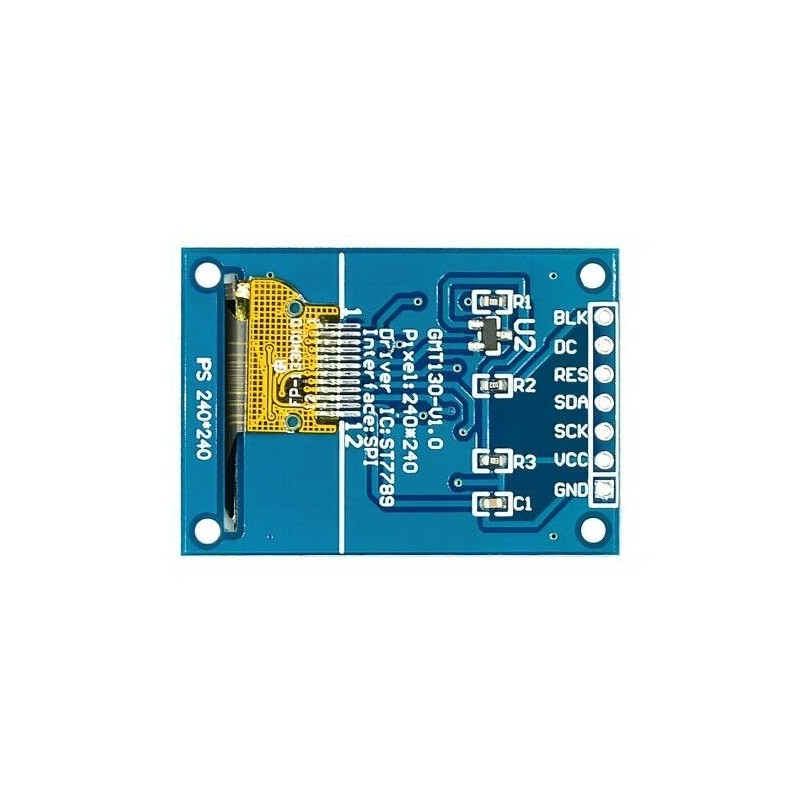

Conectare:

GND: Ground, minus;
VCC: 3.3VDC, plus;
SCL: Pin SCL, Serial Clock;
SDA: Pin SDA, Serial Data;
RES: Pin Reset;
DC: Pin Data Control;
BLK: Pin control retroiluminare (backlight).

Produsul este destinat specialistilor si nu include instructiuni de asamblare/utilizare.
Folosirea incorecta a produsului poate duce la pierderea garantiei!
