Afisaj Arduino Lcd Rosu de 2.4'' cu ecran tactil si pictograme OKY4031

35,00 RON
In stoc
Limita stoc
- +
Adauga in cos
Cod Produs: OKY4031 Ai nevoie de ajutor? 0775600601
Adauga la Favorite Cere informatii
  • Descriere
  • Caracteristici
  • Review-uri (0)

Specificatii:

  • Rezolutie 320x240;
  • Bazat pe controller-ul SPFD5408 (compatibil cu ILI9341);
  • Interfata digitala pe 8 biti + 4 linii de control;
  • Stabilizator de tensiune LDO de 3.3 V integrat;
  • Compatibil cu microcontrollere de 5 V și de 3.3 V;
  • Culori pe 18 biti (până la 262000 de culori suportate);
  • Slot pentru card SD;
  • Touchscreen rezistiv pe 4 fire.

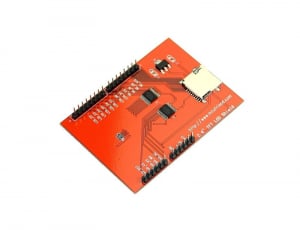

Acest shield LCD are 2.4`` și o rezolutie de 320x240 pixeli. Pentru a-l utiliza, tot ce trebuie să faceti este sa-l conectati peste placuta Arduino. Shield-ul contine un touchscreen de tip rezistiv. Contine si un slot pentru carduri SD pe care puteti incarca imagini în format .bmp pentru a le afisa pe display.

Utilizare impreuna cu Arduino:

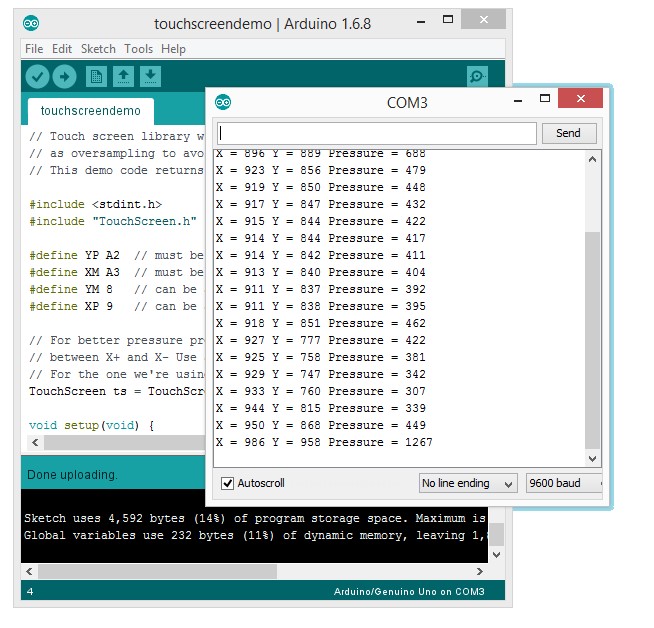

File->Examples->TouchScreenLibrary->touchscreendemo – acest program nu afiseaza nimic pe display, dar afiseaza in terminalul serial pozitia si presiunea cu care atingeti display-ul.

File -> Examples -> TFTLCD_Library -> graphictest – programul deseneaza pe ecran diverse lucruri si afiseaza texte folosind functiile puse la dispozitie de bibliotecile folosite.


In prima parte a programului sunt definite codurile culorilor, astfel: #define GREEN 0x07E0.


In timp ce sunt apelate functiile de desenare, in terminalul serial sunt afisate informatii despre acestea, facand astfel programul mai usor de înteles. Este instantiat un obiect de tipul Adafruit_TFTLCD:
Adafruit_TFTLCD tft(LCD_CS, LCD_CD, LCD_WR, LCD_RD, LCD_RESET);


Obiectul tft va pune la dispozitie metode precum:
tft.fillScreen(culoare); - pentru a umple tot display-ul cu o culoare,
tft.drawLine(x1, y1, x2, y2, color); - pentru a trasa o linie de o anumita culoare intre punctele de coordonate (x1,y1) si (x2,y2).


Exemplul tftbmp din aceeasi biblioteca afiseaza de pe un card SD pe display o imagine cu formatul .bmp. Modificati denumirea imaginii din program pentru a afisa propriile voastre imagini.

Exemplul tftpaint este o mica aplicatie de tip paint – puteti selecta culoarea dorita pentru a desena pe display.
Incercati si celelalte exemple si urmariti comentariile din cod pentru a întelege programele. Veti putea crea cu usurinta joculete, animatii si obiecte grafice pentru a da culoare proiectelor voastre.

Tip produs: Placa dezvoltare

Nivel dificultate: Avansat
