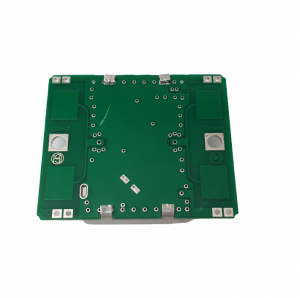

Modul radar doppler HB100 10.525GHz 40mA OKY3065-6

Descriere:
HB100 este un senzor de miscare cu microunde in banda X cu transmitator Doppler Bi-Static. Acesta are incorporat un DRO ( Dielectric resonator oscillator), 2 potentiometre (1 de 1Mohm si altul de 10Kohm pentru distanta si durata de comutare a releului;
Semnalul minim logic este de 25s odata ce a fost declansat. Poate detecta miscare pana la o distanta de 15m si prevede un semnal de iesire "low". Unghiul de detectie este de 160 de grade.

Aplicatii:

• Alarme si senzori de securitate;
• Automatizări pentru usi;
• ATM-uri;
• Autovehicule;
• Senzori de lumina;
• Monitorizarea traficului.

Specificatii:

• Tensiune de alimentare: +5V +/- 0.25V DC;
• Curent de operare:

               60mA maxim;
               37mA nominal.

• Frecventa : 10.525GHz;
• Precizie setare frecventa: 3MHz;
• Putere minima de iesire: 13dBm EIRP;
• Emisii armonice: -10dBm;
• Sensibilitate receptor: (10dB S/N ratio) intre 3Hz si 80Hz: -86dBm;
• Zgomot intre 3Hz si 80Hz: 10μV;
• Gain antena: 8dBi;
• Raza Plan E 3dB: 36';
• Raza Plan H 3dB: 72';
• Raza de detectie de peste 20m;
• Putere de iesire: 5mW;
• Dimensiuni: 4.4 x 3.7 x 0.8 cm;

Produsul este destinat specialistilor si nu include instructiuni de asamblare/utilizare.
Folosirea incorecta a produsului poate duce la pierderea garantiei!
